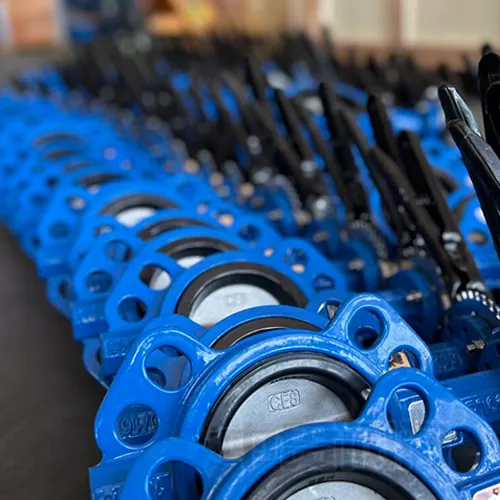

Konsentrisk sommerfuglventil er en typeSommerfuglventilmed symmetrisk designstruktur og lave kostnader. Ventilstammeaksen til den konsentriske sommerfuglventilen sammenfaller med midtlinjen til ventillegemet, og ventilplaten er skiveformet og installert vinkelrett på rørledningsaksen. EPDM, FKM, PTFE, NBR brukes ofte i sommerfuglventil.
Arbeidsprinsipp
Driftsprinsippet for den konsentriske sommerfuglventilen er basert på 90 ° rotasjon. Når ventilplaten roterer rundt den sentrale aksen for å være parallell med rørledningen, er ventilen i åpen tilstand; Når den roterer til en vertikal stilling, er ventilen lukket. Tetningen er avhengig av den elastiske deformasjonen av ventilsetematerialet og passer tett til ventilplaten.
Det ble omtalt i:
1. Kostnadseffektiv: Enkel struktur, lave produksjonskostnader og en kostnadseffektiv væskekontrollløsning.
2. Lysvekt og fleksibel: Vekten av samme kaliber er vanligvis bare en tredjedel av en portventil, noe som gjør installasjon og vedlikehold mer praktisk.
3. Godt lavtrykksforsegling: Spesielt egnet for vann- eller luftmedier ved PN16 og under trykknivået og normale temperaturforhold.
Men det har egen begrensning:
1. Large slitasje: Siden ventilplaten og ventilsetet alltid er i kontakt under åpnings- og lukkeprosessen, kan langvarig bruk lett forårsake slitasje på tetningsflaten.
2. Begrenset temperatur- og trykkmotstand: Myke tetningsmaterialer (for eksempel gummi) er ikke egnet for høy temperatur (> 150 ℃) eller høytrykksforhold, og er utsatt for aldring og deformasjon.
3. Ikke egnet for partikkelholdige medier: Faste partikler kan skrape ventilsetet og påvirke tetningseffekten.
Dermed konsentriskSommerfuglventilerbrukes ofte i vannmedium eller noe syre og alkali, trykket i PN 16. Hvis du nøler med å sitte på valg, kan du kontakte oss med medium og temp. Vårt teknologiske team vil velge et passende materiale for prosjektet ditt.
