NDT er forkortelse for Non-Destructive Testing. Som navnet tilsier, er det en teknisk teknikk som brukes til å inspisere de indre og overflatedefektene (f.eks. sprekker, porøsitet, slagginneslutninger) til et testobjekt (som en ventil, rør eller sveis) uten å svekke eller ødelegge det.
Den sammenligner en ventil med en "CT-skanning" eller "ultralyd". På samme måte som en lege kan diagnostisere indre organer uten å utføre kirurgi på en pasient. NDT kan verifisere feil dypt inne i ventilens materiale uten å kutte den opp.
Hvorfor er NDT viktig forVentiler?
Ved ventiltesting bekrefter skallstyrketesten og setetetningstesten om ventilens funksjoner er som nødvendig. NDT på sin side validerer ventilens «materielle helse». Et ventilhusmateriale som inneholder bittesmå interne sprekker eller porøsitet er i fare for plutselig brudd etter langvarig eksponering for høyt trykk, høy temperatur eller korrosive medier, og forårsaker en alvorlig ulykke. Som følge av dette brukes NDT hovedsakelig til å inspisere råstøpegods, smiing og ferdige sveiser. Den fungerer som den fremste sikringen for å garantere ventilsikkerhet og pålitelighet.

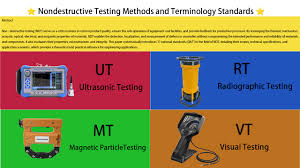

De mest populære NDT-metodene i ventilindustrien
| Metodenavn |
Forkortelse |
Arbeidsprinsipp |
Hoveddetekterbare defekter |
Vanlige ventilapplikasjoner |
| Radiografisk testing |
RT |
Røntgen- eller gammastråler trenger inn i komponenten og registrerer et bilde på film, hvor indre defekter manifesterer seg som kontraster i tetthet. |
Innvendige defekter: porøsitet, slagginneslutninger, krympende hulrom, sprekker. |
Undersøker den interne integriteten til ventilhusstøpegods samt sveiser på ventiler og rør. |
| Ultralydtesting |
UT |
Bruker høyfrekvente lydbølger som sendes inn i komponenten. Ved å analysere bølgene som spretter tilbake, kan posisjonen og dimensjonene til eventuelle defekter analyseres. |
Innvendige defekter: sprekker, lamineringer, mangel på fusjon. Mer følsom for plane defekter (som sprekker) enn RT. |
Kontroll av veggtykkelse og innvendige sprekker i ventilhus og panser, med særlig vekt på tykkveggede ventiler. |
| Magnetisk partikkeltesting |
MT |
Gjelder kun for ferromagnetiske stoffer som karbonstål. Delen er magnetisert, og feil forårsaker et lekkasjefelt som tiltrekker seg magnetiske partikler, og danner en synlig indikasjon. |
Overflate- og overflatedefekter: sprekker, sømmer, overlapper. |
Overvåking av overflatetilstanden til ventiler for kjølesprekker, slipesprekker eller andre prosesser. |
| Væskepenetreringstesting |
PT |
En sterkt penetrerende væske påføres komponentens overflate. Kapillærvirkning får den til å sive inn i overflatetilknyttede feil. Som et resultat brukes en utvikler til å trekke ut penetreringen, og avsløre defekten. |
Overflatebrytende defekter: sprekker, pinholes, cold shutters. |
Evaluering av overflaten av austenittisk rustfritt stål (ikke egnet for MT på grunn av dets ikke-ferromagnetiske natur) samt ikke-magnetiske legeringsventiler. |
