Forskjellene mellom midtlinje sommerfuglventiler ogeksentriske sommerfuglventiler
1. Grunnleggende struktur og prinsipp

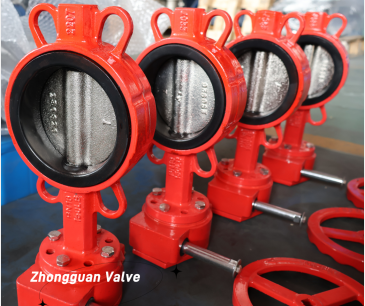

DeMidtlinje sommerfuglventiler symmetrisk designet, med midtaksen til ventilplaten sammenfallende med rørledningenes akse. Den oppnår forsegling ved kompresjonsdeformasjonen av det elastiske ventilsetet (vanligvis gummi). Strukturen er enkel og produksjonskostnaden er lav, men ventilplaten vil alltid gni mot ventilsetet under åpnings- og lukkeprosessen, som er utsatt for å ha på seg. Den eksentriske sommerfuglventilen forbedrer denne defekten gjennom utformingen av aksial forskyvning (enkelt eksentrisk, dobbel eksentrisk eller trippel eksentrisk): enkelt eksentrisk beveger den roterende akselen bort fra midtlinjen til tetningsoverflaten; Dobbelt eksentrisk tilfører aksial forskyvning på dette grunnlaget; Triple Excentric vedtar videre en skrå overflateforseglingsdesign, slik at ventilplaten kan kobles ut fra kontakt i øyeblikket av åpningen, noe som reduserer slitasje betydelig.
2.
Mid-linjen sommerfuglventil er egnet for rene medier som vann og luft med et trykk på ≤1,6MPa og en temperatur under 120 ℃. Det brukes ofte i bygningsvannforsynings- og dreneringssystemer og VVS -systemer. Gummiventilsetet har en levetid på omtrent 2-3 år under hyppige åpnings- og lukkeforhold. I den eksentriske sommerfuglventilen kan den doble eksentriske typen håndtere medier som inneholder sporpartikler (for eksempel avløpsvannbehandling), med en levetid på opptil 5-8 år; Den tre eksentriske typen bruker et metallforseglingspar (for eksempel rustfritt stål + hard legering), med en trykkvurdering på PN40 og en temperaturgrense på 650 ℃, og er spesielt egnet for høytrykks- og høytemperaturarbeidsforhold i kraftstasjoner og petrokjemiske næringer, med en levetid på opptil 10 år.
3. Økonomisk analyse av modellvalg
Ved å ta DN300 -ventilen som eksempel, er prisen på midtlinjen sommerfuglventil omtrent 2000 - 5000 yuan, mens prisen på den treforseglede eksentriske sommerfuglventilen er så høy som 20.000 - 50.000 yuan. Imidlertid, med tanke på vedlikeholdskostnader: Midtlinjeventilen må imidlertid byttes ut i industrielle miljøer, mens den treforseglede eksentriske ventilen kan brukes kontinuerlig i 5 år uten vedlikehold. For industrisystemer med mer enn 10.000 åpnings- og avslutningsoperasjoner per år eller sterk medium korrosivitet, er den totale livssykluskostnaden for den treforseglede eksentriske sommerfuglventilen faktisk lavere. Det anbefales at vanlige sivile systemer velger Centerline-typen, mens industrisystemer med kontinuerlig produksjon skal prioritere den treforseglede designen. Produktene fra Zhongguan-ventilen har forlenget levetiden til midtlinjen sommerfuglventil til 5 år gjennom optimalisert design og presis prosessering, og den treforseglede sommerfuglventilen kan nå 15 år, noe som reduserer den totale brukskostnaden for brukere.
