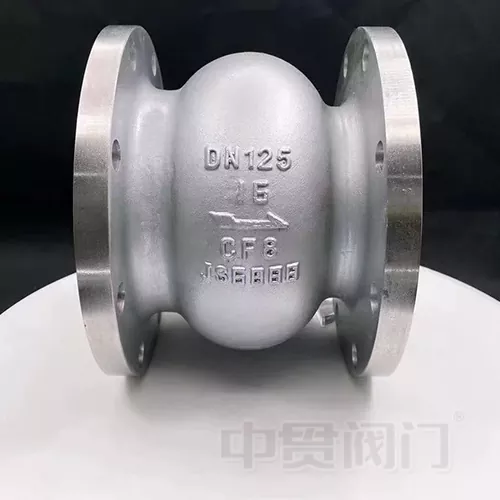

Løftetype tilbakeslagsventil

Lift Type Check Valve er en automatisk ventil hvis kjernefunksjon er å tillate enveis strømning av mediet og forhindre tilbakestrømning. Den er mye brukt i ulike industrielle og kommunale rørledningssystemer og er en nøkkelkomponent for å sikre systemtrykkstabilitet og utstyrssikkerhet.Zhongguan ventil, en produsent som har spesialisert seg på ventiler i 19 år, produserer tilbakeslagsventiler som strengt overholder internasjonale standarder. Ved å utnytte sine forsyningskjedefordeler over hele Kina velger selskapet materialer av høy kvalitet som er egnet for ulike driftsforhold, og balanserer strukturell rasjonalitet og brukervennlighet. Tilpassede spesifikasjoner er tilgjengelige for å møte spesifikke kundebehov.

Løftetilbakeslagsventilene våre bruker en vertikalt bevegelig ventilskivestruktur, som eliminerer overflødig design og optimaliserer strømningsbaneoppsettet. Sammenlignet med tradisjonelle tilbakeslagsventiler tilbyr de mer presis åpnings- og lukkerespons, mer stabil tetningsytelse og lavere strømningsmotstandstap. De er egnet for ulike medier, inkludert vann, damp, olje og etsende væsker, noe som gjør dem til en av de mest kostnadseffektive tilbakeslagsventilene på markedet.

Produktets arbeidsprinsipp

Zhongguan ventilløfttype tilbakeslagsventil fungerer basert på den synergistiske effekten av væsketrykk og mekanisk struktur. Den oppnår automatisk åpning og lukking uten manuell eller ekstern kraft. Den spesifikke prosessen er som følger:

1. Forward Flow: Når mediet strømmer fremover langs rørledningen, overvinner væsketrykket vekten av ventilskiven og fjærkraften, og skyver ventilskiven vertikalt oppover, og skaper en jevn strømningsbane mellom ventilsetet og ventilskiven, slik at mediet kan passere jevnt;

2. Omvendt avskjæring: Når mediumstrømmen stopper eller det oppstår en omvendt strømningstrend, forsvinner væsketrykket. Under den kombinerte virkningen av sin egen vekt og fjærens gjenopprettingskraft, synker ventilskiven raskt og vertikalt, tett tilpasset ventilsetet for å oppnå en tetning og forhindre tilbakestrømning av mediet.

3. Stabilitetsgaranti: Den fjærassisterte utformingen akselererer ventilskivens lukkehastighet, reduserer vannslag og unngår slitasje forårsaket av kollisjoner mellom ventilskiven og ventilsetet, forlenger produktets levetid og sikrer langsiktig stabil drift av rørledningssystemet.

Kjerneproduktfunksjoner

Vi prioriterer konsekvent faktiske driftsforhold, og inkorporerer flere praktiske teknologier i design og produksjon av våre tilbakeslagsventiler av løftetype. Dette resulterer i følgende kjernefunksjoner som skiller dem fra vanlige lignende produkter:

• Nøyaktig åpning og lukking: Den lineære aksiale løftestrukturen sikrer rask åpnings- og lukkingsrespons, eliminerer fastkjøring og forsinkelse, eliminerer effektivt vannslag og gjør den egnet for hyppige pumpestart-stoppoperasjoner;

• Pålitelig forsegling: Ved å bruke en metall-elastomer-kompositt tetningsflatedesign er tetningsytelsen stabil, med langsiktig lekkasjekontroll under 0,01 l/min·m, og en slitasjehastighet som er langt lavere enn tradisjonelle tilbakeslagsventiler;

• Lav strømningsmotstand: Optimalisert strømningskanaldesign reduserer motstandstap under mediestrøm, med trykktap som ikke overstiger 0,15 bar ved nominell strømning, noe som bidrar til systemets energisparing og forbruksreduksjon;

• Praktisk vedlikehold: Modulær strukturell design eliminerer behovet for å demontere rørflenser for rutinemessig vedlikehold. Teknikere kan fullføre over 90 % av vedlikeholdsarbeidet gjennom den øverste inspeksjonsporten, noe som reduserer vedlikeholdstiden betydelig og reduserer vedlikeholdskostnadene;

• Bred kompatibilitet: Materialer og spesifikasjoner kan tilpasses til forskjellige trykk-, temperatur- og medieforhold, og dekker en rekke nominelle diametre fra DN15 til DN300, og trykkklasser fra 1,6 MPa til 4,0 MPa, for å møte anskaffelsesbehovene til flere felt.

Produkttekniske fordeler

I. Fordeler med strukturell design

Vår løftetype tilbakeslagsventils strukturelle design, kombinert med 19 års bransjeerfaring og tilbakemeldinger fra ulike driftsforhold, har gjennomgått flerdimensjonal optimalisering, noe som har resultert i differensierte tekniske fordeler:

Lineær åpnings- og lukkestruktur: Ved å bruke en aksial løftekonstruksjon for ventilskiven, sammenlignet med tradisjonelle tilbakeslagsventiler, eliminerer den effektivt vannslag. Eksperimentell verifisering viser at i et DN200-rørledningssystem kan det redusere vannslagstrykksvingninger med 62 %, og beskytte rørledninger og utstyr mot støtskader;

Modulær montering: Ventilhuset, ventilskiven, fjæren og andre komponenter har en modulær design, noe som sikrer høy monteringspresisjon og praktisk demontering. Dette letter ikke bare produksjonstesting, men gir også bekvemmelighet for senere vedlikehold, reduserer vedlikeholdsproblemer og arbeidskostnader;

Lettvektsoptimalisering: Mens den sikrer strukturell styrke, har ventilhusets veggtykkelsesdesign blitt optimert for å redusere produktvekten, forenkle transport og installasjon, samtidig som den reduserer rørledningens belastningstrykk, noe som gjør den egnet for spesielle installasjonsscenarier som store høyder og trange rom.

II. Fordeler med materialvalg

Zhongguan Valve utnytter sin integrerte forsyningskjede på tvers av det nordlige og sørlige Kina for å velge passende materialer basert på forskjellige driftsforhold, og sikrer holdbarheten og tilpasningsevnen til tilbakeslagsventilene av løftetype. Spesifikke materialapplikasjoner er som følger:

Vanlige driftsforhold: QT400-15 duktilt jern og 2Cr13 rustfritt stål brukes, og tilbyr høy kostnadseffektivitet, korrosjonsbestandighet og slitestyrke, egnet for vann, damp og vanlige oljemedier.

Korrosive driftsforhold: ZG1Cr18Ni9Ti rustfritt stål brukes, og gir sterk motstand mot kloridioner, salpetersyre og andre etsende medier, egnet for avsalting av sjøvann, kjemiske korrosjonsrørledninger og andre scenarier.

Driftsforhold for høy temperatur og høyt trykk: Det brukes legeringsmaterialer som er motstandsdyktige mot høye temperaturer, med en temperaturmotstand på opptil 300 ℃ og en trykkmotstand på opptil 4,0 MPa, egnet for høytemperatur- og høytrykksrørledningssystemer i kraftverk, kjeler og andre applikasjoner.

Alle materialer gjennomgår strenge fysiske og kjemiske tester for å sikre samsvar med standarder, garantere produktkvalitet fra kilden, forlenge produktets levetid, redusere utskiftningsfrekvensen og redusere langsiktige anskaffelseskostnader for kundene.

III. Fordeler med produksjonsprosessen

Vi har to store produksjonsbaser i Tianjin og Wenzhou, utstyrt med avansert CNC maskinerings- og testutstyr. Vi benytter standardiserte produksjonsprosesser for å sikre konsistent kvalitet på hver løftetype tilbakeslagsventil:

Presisjonsbearbeiding: Nøkkelkomponenter som ventilseter og ventilskiver er presisjonsmaskinert på CNC-dreiebenker, noe som sikrer høy maskineringsnøyaktighet og tett forsegling, noe som reduserer risikoen for lekkasje.

Strenge testing: Vi har etablert et omfattende testsystem, fra råvareinspeksjon ved ankomst og stikkprøver under produksjon til ferdig produkt hydrostatisk testing og lufttetthetstesting. Hvert trinn oppfyller standarder, og ukvalifiserte produkter er strengt forbudt å forlate fabrikken.

Standardisert produksjon: Vi produserer i samsvar med standarder som GB/T 12235-2022 og API 6D, noe som sikrer kompatibilitet med internasjonale standardspesifikasjoner. Dette letter kundeutskifting av eksisterende utstyr, reduserer anskaffelses- og utskiftingskostnader.

Produktapplikasjonsscenarier

Zhongguan ventilløfttype tilbakeslagsventil, med sin brede tilpasningsevne, kan brukes på rørledningssystemer i flere felt, som dekker industri-, kommunal- og miljøsektorer. Spesifikke applikasjonsscenarier er som følger:

I. Industrisektoren

Petrokjemisk industri: Egnet for rørledninger som transporterer råolje, raffinert olje og kjemiske råvarer, forhindrer tilbakestrømning som kan skade utstyr, avfallsmaterialer og sikre produksjonssikkerhet;

Kraftindustri: Brukes i kjelematevann, kjølevann og damprørledninger i termiske og vannkraftproduksjonssystemer, forhindrer omvendt strøm av media og sikrer stabil drift av generatorenheter;

Metallurgisk industri: Egnet for rørledninger som behandler metallurgisk avløpsvann og høytemperatur røykgass, motstandsdyktig mot korrosive medier og visse temperaturer, og sikrer jevn fremdrift av metallurgiske prosesser.

II. Kommunal og offentlig tjenesteyting

Vannbehandling: Brukes i vannforsynings- og avløpsrørledninger og kjemiske doseringsrørledninger til vannverk og avløpsrenseanlegg for å forhindre tilbakestrømning av kloakk og forurensning av rent vann, og sikre stabil drift av vannbehandlingssystemet.

Kommunal oppvarming: Tilpasset bysentraliserte varmerørledninger for å forhindre tilbakestrømning av varmt vann, sikre stabilt varmetrykk og forbedre varmeeffektiviteten.

Bygningsvannforsyning og drenering: Brukes i vannforsyningssystemer og brannbeskyttelsesrørledninger i høyhus for å forhindre tilbakestrømning av media forårsaket av trykksvingninger i rørledningen, og sikrer bygningsvann og brannsikkerhet.

III. Spesielle driftsbetingelser

Avsalting av sjøvann: Laget av korrosjonsbestandig rustfritt stål, egnet for transportrørledninger for sjøvann og avsaltet vann, motstandsdyktig mot korrosjon av medier med høy salinitet, og sikrer en stabil avsaltingsprosess.

Lavtemperaturdriftsforhold: Tilpassede lavtemperaturtilpasningsprodukter, egnet for lavtemperaturmiljøer på -40 ℃ til 0 ℃, brukt i kjølekjeder og væsketransportrørledninger med lav temperatur, som sikrer normal tilbakestrømningsforebyggende funksjon.

Hyppig start-stopp-driftsforhold: Tilpasset for rørledningssystemer med hyppig start-stopp av pumpen, som sirkulerende vannsystemer og nødvannforsyningssystemer, med rask åpnings- og lukkingsrespons, som reduserer vannslag.
