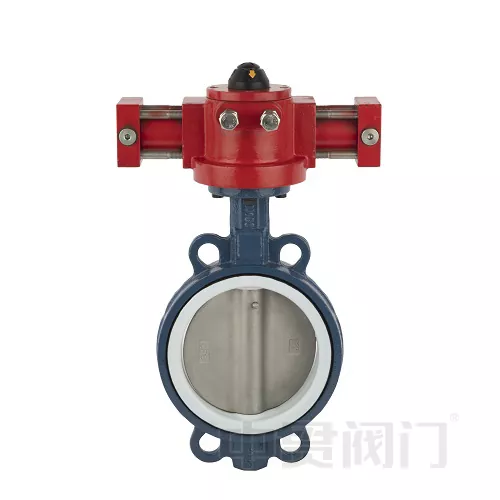

Hydraulisk aktuatorkonsentrisk sommerfuglventil

Hydraulisk aktuatorkonsentrisk sommerfuglventil er preget av en skive som roterer rundt en sentral aksel for å kontrollere strømmen, mens hydrauliske aktuatorer bruker væsketrykk for å bevege ventilen. Denne kombinasjonen gir mulighet for presis og kraftig kontroll av væskestrømmen i forskjellige applikasjoner, spesielt der det er ønsket automatisering og det er nødvendig med høyere dreiemomenter.

I. Arbeidsprinsipp

Industrielle væskekontrollsystemer regulerer strømmen ved å åpne og lukke sommerfuglventiler. Den hydrauliske sommerfuglventilen bruker et hydraulisk drivsystem for å omdanne væsketrykk til mekanisk energi, og driver ventilakselen for å fullføre en 90 ° rotasjonsbevegelse. Sammenlignet med elektriske/ pneumatiske aktuatorer, gir det hydrauliske systemet høyere momentutgang og bedre påvirkningsmotstand.

Ii. Kjernestruktur og funksjoner

Ventilkroppskomponenter

Disk: Åpner og lukker strømningsbanen ved å rotere 90 °.

Ventilstamme: Kjerneoverføringskomponenten som kobler aktuatoren til platen.

Tetningssystem: EPDM mykt forseglingsventilsete sikrer null lekkasje.

Tilkoblingsmetode: Flenset/wafer -design (i samsvar med ANSI/EN -standarder).

Hydraulisk aktuator

Oljetrykk driver en stempelsylinder, og gir ut lineær kraft → Konvertering til rotasjonsmoment.

Standard 90 ° slag, responstid ≤ 3 sekunder.

Valgfri enkeltvirkende (vårretur) eller dobbeltvirkende (toveis hydraulisk stasjon).

Iii. Tekniske fordeler
