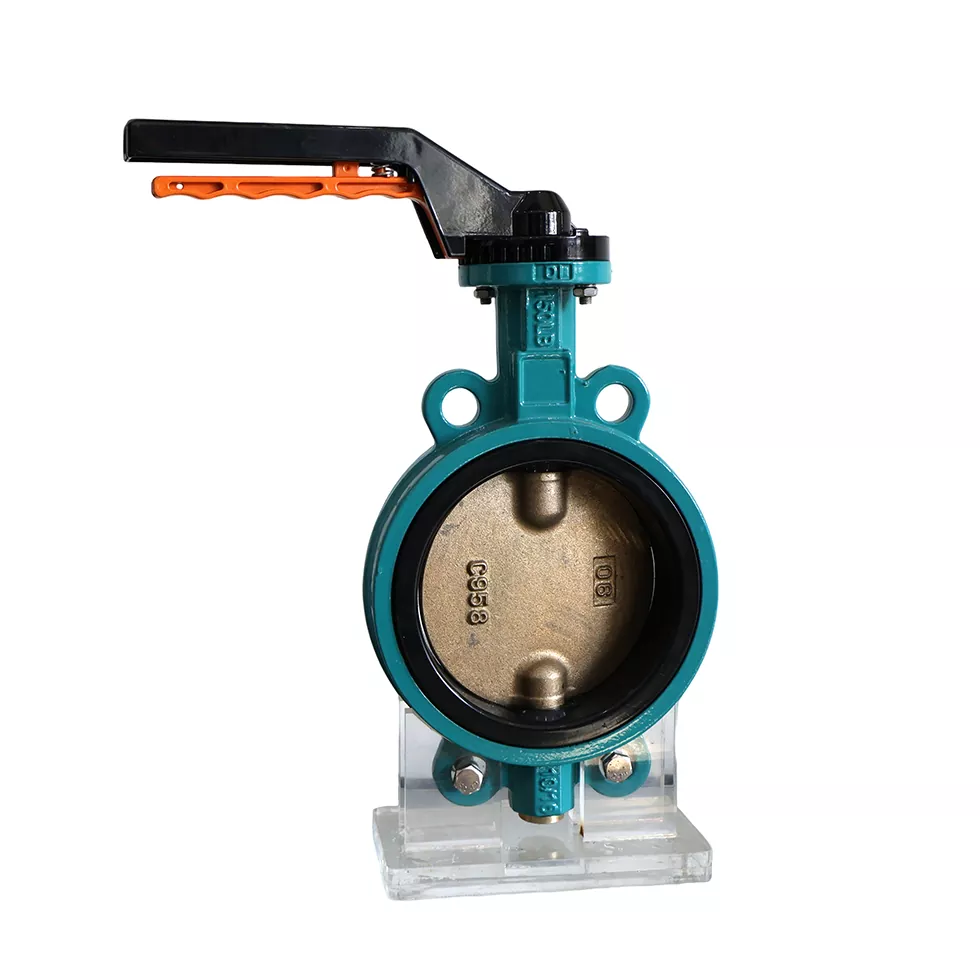

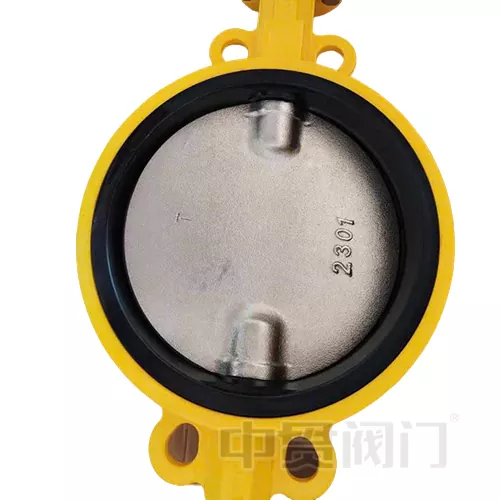

Half-stam design sommerfuglventil

Half-stam design sommerfuglventil har bare en forskjell med den andre vanlige sommerfuglventilen, den stilker har to trinn, kan også kalle som delt ventilaksel, det betyr reduksjon av tverrsnitt og legge større vekt på KV-verdien. Hvis du leter etter denne typen ventil for din bransje eller prosjekter, er halvtenk sommerfuglventilen et godt valg, hvert eneste delmateriale og toppflens eller form på stammen, det hele kan tilpasses.

Ytelsesfordeler og gjeldende grenser

1. Økonomisk og lett å vedlikeholde:

Produksjonskostnaden for halvtenk sommerfuglventilen er bare 70% av den for en full stilk sommerfuglventil, og det er ikke nødvendig å opprettholde den nederste fyllingsboksen;

2. Optimalisering for lavspenningsscenarier:

Arbeidstrykk ≤ PN16, anvendelig temperatur -10 ° C ~ 120 ° C (EPDM -tetning) / -20 ° C ~ 80 ° C (NBR -tetning);

CV -verdien av strømningskoeffisienten er 40% høyere enn den for portventilen med samme diameter, og trykktapet er ≤ 0,2 bar (med en strømningshastighet på 2 m/s).

3. Installasjonsfleksibilitet:

Halvstamme sommerfuglventil kan installeres horisontalt eller vertikalt, og ventillegemet kan velges i støpejern (GGG50) eller rustfritt stål (CF8M);

Tilpasning av utklippsdesign til renoveringsprosjekter med rørledning med begrenset plass (f.eks. Utvidelse av utstyrsromsrørledning).

4. Typisk mediekompatibilitet:

en. Rent vann, sirkulerende kjølevann, lavtrykksdamp (≤1,6mpa);

b. B.Neutrale oljer (viskositet ≤220cst), luft og andre ikke-korrosive gasser;

c. C. Lav konsentrasjon av sure og alkaliske væsker (pH 5 ~ 9)
