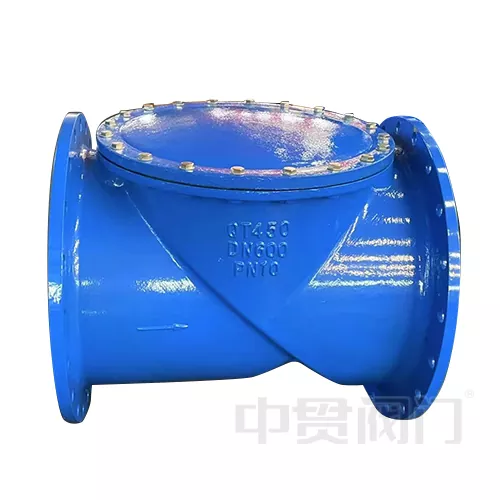

Tilbakeslagsklaff design svingende tilbakeslagsventil

Non-Return Flap Design Swing Check er designet for systemer med høy strømning (diameter DN50-DN1200, trykk PN16-PN40), fullløpsstrømningskanal (strømningskoeffisient Cv: 0,2-0,5) utstyrt med selvsmørende hengsler, kan håndtere abrasive medier som inneholder ≤5 mm faste partikler med temperaturer fra -til 3 400 ℃. Den er tilgjengelig i 316L rustfritt stål, dupleks stål. Den fjærfrie designen utvider vedlikeholdssyklusen til mer enn 8 år, og ytelsen overgår langt den til tradisjonelle tilbakeslagsventiler. Den er egnet for oljerørledninger, kondensasjonssystemer for kraftverk og scenarier med kjemiske korrosive medier

Strukturell design og arbeidsprinsipp

TheNon-Return Flap Design Swing Back Valve Strukturell design og arbeidsprinsipp kan hovedsakelig deles inn i tre deler. Til å begynne med, skråklaff, tilbakeslagsventildesign med rustfritt stål eller dupleksstål, med en tykkelse på 1/5~1/8 av rørdiameteren, og overflaten kan være hardkrombelagt. Den kobles til ventilhuset gjennom den øverste hengselspinnen, tiltvinkelen er vanligvis 5°~15°, og tyngdekraft og middels trykk brukes til å oppnå rask tyngdekraft.

Neste funksjoner den i lavmotstandsstrømningskanal, fordi den har full boring-design (full boring), er strømningsmotstandskoeffisienten (Kv-verdi) 40% ~ 60% lavere enn for tradisjonelle løftetilbakeslagsventiler; Klaffåpningsvinkelen når også 75°~85°, noe som reduserer trykktapet forårsaket av turbulens, og er egnet for store strømningsscenarier (som DN1200 vannrørledninger).

Den har forskjellige tetningssystemer, tilbakeslagsklaffdesign Sving tilbakeslagsventilsete kan velges fra EPDM, NBR eller metallharde tetninger, og lekkasjenivået oppfyller API 598 klasse IV-standarden; Når den er lukket, er kontakttiden mellom klaffen og tetningsflaten ≤0,2 sekunder, noe som effektivt forhindrer vannslag. Når mediet strømmer fremover, presser trykket ventilskiven til å åpne seg; når strømningshastigheten går tilbake til null eller reverserer, stenger ventilskiven automatisk på grunn av egen vekt og reversert trykkforskjell.

Typiske bruksområder:

1. Vannanlegg

2. Forebygging av tilbakestrømning av pumpeutløp for råoljerørledninger;

3. Kondensatgjenvinningssystem for termiske kraftverk;

4. Slamreturkontroll for avløpsrenseanlegg;

5. Avskjæringsbeskyttelse for etsende medier (som 50 % svovelsyre) i kjemiske anlegg.
