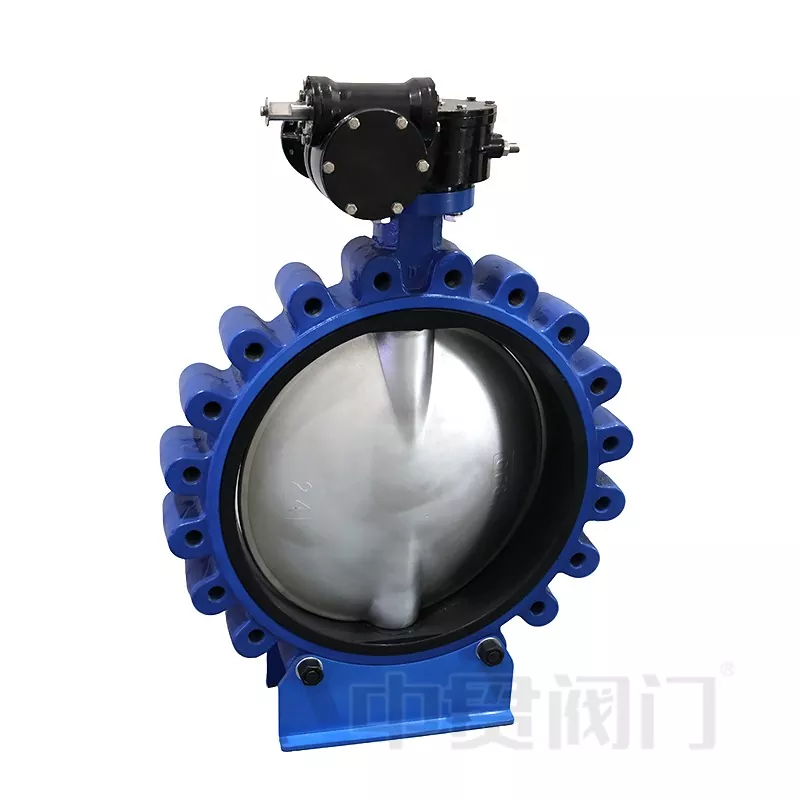

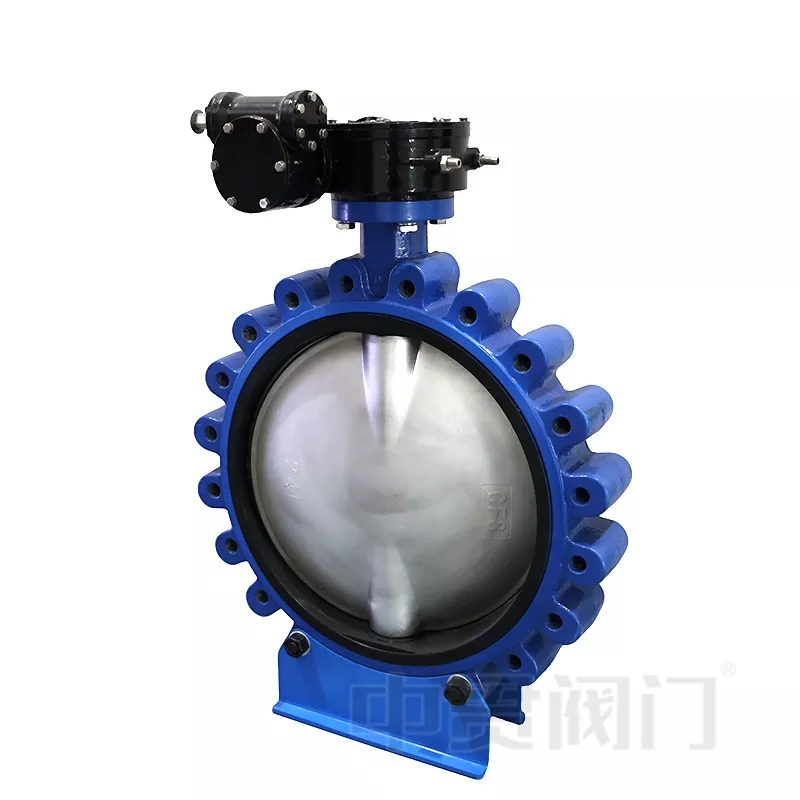

Zhongguan Lug Type Butterfly Ventiler designet for rørledningssystemer som krever fleksibel installasjon, pålitelig avstengning og praktisk vedlikehold. Som en senterlinje butterfly ventil struktur, er det vanligvis valgt forvannbehandling, HVAC-sirkulasjon, industrielle rørledninger og applikasjoner der ventilen må fjernes eller vedlikeholdes uten å påvirke hele rørledningsarrangementet.
Sammenlignet med wafer-sommerfuglventilerlug tilkobling designbruker gjengede hull på ventilhuset for å tillate uavhengig flensfiksering. Denne strukturen er spesielt egnet for end-of-line installasjon, utstyrsisolasjonsseksjoner og rørledninger der den ene siden av forbindelsen må fjernes under vedlikehold.
Ventilhuset kan lages avduktilt jern, GGG50, rustfritt stål eller karbonstål i henhold til trykkkrav, middels egenskaper og korrosjonsforhold. Knaststrukturen fordeler forbindelsesspenningen gjennom flere festepunkter, og forbedrer installasjonsstabiliteten i rørledninger utsatt for vibrasjoner eller hyppig drift.
Skiven har en kompakt sirkulær design og roterer omtrent 90° mellom helt åpen og helt lukket posisjon. Rustfrie stålskiver eller andre kompatible materialer kan velges i henhold til rørledningsmediet for å forbedre korrosjonsmotstanden og serviceytelsen.
Ventilspindelen overfører driftsmoment mellom aktuatoren og skiven. Det sentrerte akselarrangementet reduserer strukturell kompleksitet og støtter jevn drift med manuelle, pneumatiske eller elektriske aktiveringsmetoder.
EPDM, NBR, PTFE, og andre tetningsmaterialer kan velges i henhold til mediet. EPDM brukes ofte for vannbaserte applikasjoner, NBR er egnet for oljerelaterte forhold, mens PTFE vurderes for sterkere krav til kjemisk motstand.
I vannforsynings- og avløpssystemer velges ofte spjeldventiler på grunn av deres kompakte struktur og enkle vedlikeholdsegenskaper. EPDM-setekonfigurasjoner brukes ofte for ferskvann, kloakk og generelle vannsirkulasjonssystemer der kravene til kjemisk kompatibilitet er moderate.
HVAC og industrielle kjølerørledninger krever vanligvis hyppige åpnings- og lukkingsoperasjoner. Den 90° roterende designen, det lave driftsmomentet og den kompakte installasjonslengden gjør spjeldventiler egnet for sirkulasjonskontrollsystemer med begrenset installasjonsplass.
For industrielle rørledninger som inneholder etsende eller spesielle medier, bør ventilkonfigurasjonen velges i henhold til den kjemiske kompatibiliteten mellom setematerialet og mediet. PTFE-baserte seter kan vurderes for sterkere kjemiske miljøer, mens NBR- og FKM-materialer brukes til oljerelaterte applikasjoner.
Marine- og energisystemer krever ofte ventiler med korrosjonsmotstand og praktisk vedlikeholdstilgang. Krokforbindelsesstrukturen muliggjør enklere isolering og utskifting i rørledninger der vedlikeholdsplassen er begrenset.
Under drift roterer skiven rundt ventilstammens akse. Når ventilen er helt åpen, er skiven på linje med rørledningens strømningsretning, noe som reduserer motstanden og lar mediet passere med minimal hindring.
Ved lukking roterer skiven ca. 90° og presser mot tetningssetet for å stoppe strømningen. Avhengig av ventildesign og tetningsmateriale, kan toveis avstengningsytelse oppnås.
For strupeapplikasjoner kan skiveposisjonen justeres mellom åpen og lukket posisjon.

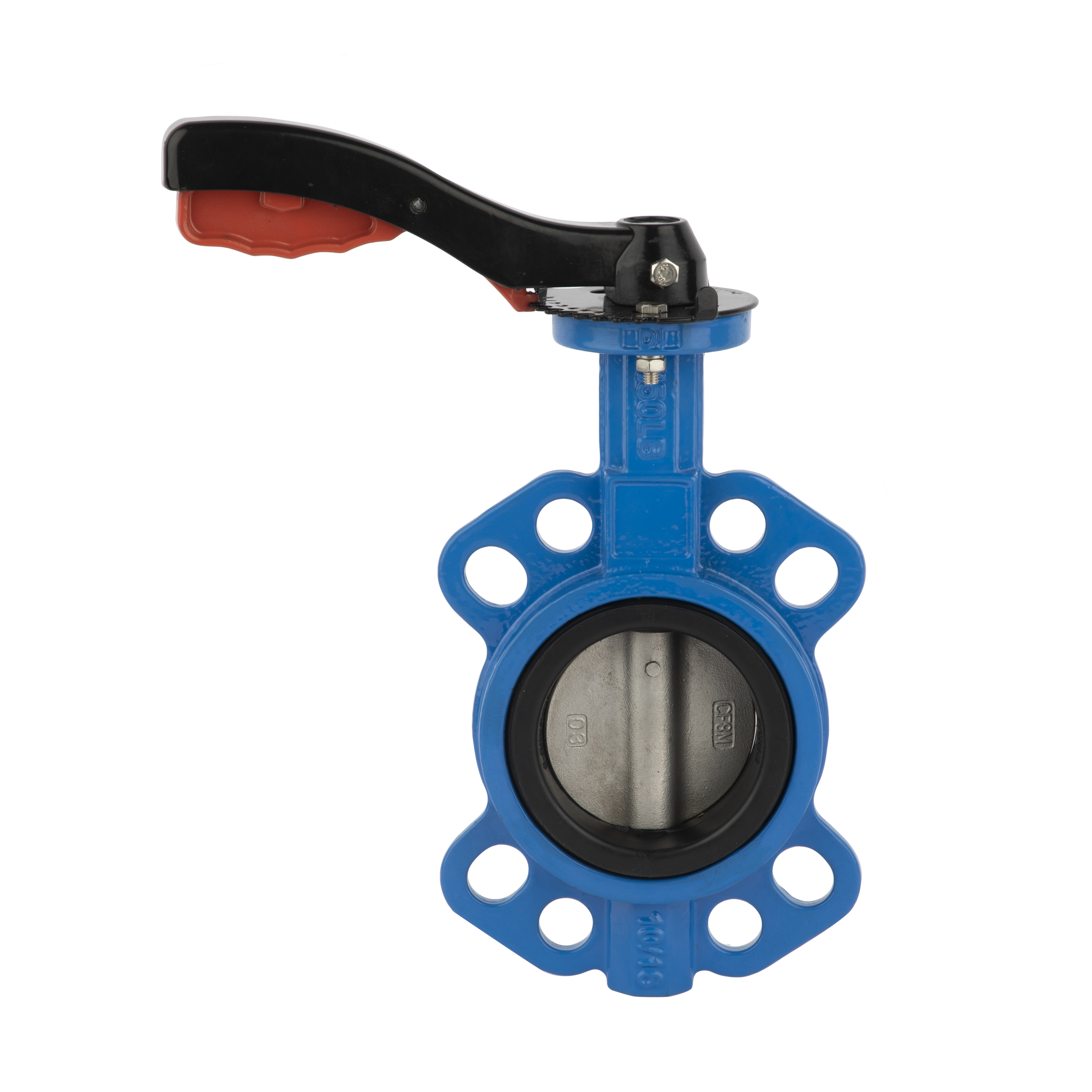

| Sammenligning | Lug Type spjeldventil | Wafer sommerfuglventil |
|---|---|---|
| Tilkoblingsmetode | Gjengede hull tillater uavhengig flensfiksering | Monteres mellom to flenser ved hjelp av gjennomgående bolter |
| Vedlikehold | Egnet for systemer som krever enklere fjerning av ventiler eller sluttledningsinstallasjon | Mer egnet for standard rørledningsinstallasjon |
| Installasjonsplass | Kompakt design med sterkere tilkoblingsfleksibilitet | Lett og ofte brukt der plassen er begrenset |
| Typiske applikasjoner | Vannbehandling, VVS, industrielle rørledninger, vedlikeholdsfølsomme systemer | Generelle vann- og bruksledninger |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.har fokusert på ventilproduksjon i mer enn 19 år, med produksjonsressurser lokalisert i Tianjin og Wenzhou, Zhejiang. Selskapet produserersommerfuglventilerinkludert wafer, knast, U-seksjon og flenstyper, med hovedproduksjonsdiametre fra DN40 til DN1600.
Produksjonsprosessen inkluderer ventilmontering, trykktesting, montering av ventilsete, installasjon av akselhylse og produktmerking. Zhongguan gir nødvendigISO-sertifikaterfor produserte ventiler og kan giWRAS-sertifiserte ventilseternår det er nødvendig.
Levetiden til en spjeldventil påvirkes hovedsakelig av driftsforhold, inkludert middels egenskaper, temperatur, trykkendringer, driftsfrekvens og installasjonskvalitet. Å velge kompatible tetningsmaterialer og opprettholde riktige driftsforhold bidrar til å redusere for tidlig slitasje på tetningskomponenter.
Ja. Lug Type Butterfly Ventiler kan betjenes av manuelle håndtak, giroperatører, pneumatiske aktuatorer eller elektriske aktuatorer i henhold til kravene til rørledningskontroll. Aktuatorvalget bør samsvare med ventilens momentkrav, driftsfrekvens og automatiseringssystem.
Den nødvendige informasjonen inkluderer vanligvis ventilstørrelse, trykkklassifisering, tilkoblingsstandard, rørledningsmedium, temperaturområde, setematerialekrav og aktuatorkrav. Disse detaljene hjelper til med å bestemme en passende ventilkonfigurasjon og unngår feil materialvalg.
Forebygging av lekkasje avhenger av riktig ventilvalg, egnet tetningsmateriale, riktig installasjon og regelmessig inspeksjon. Rørledningsjustering, flensforbindelsesforhold og fremmedpartikler rundt tetningsoverflaten bør kontrolleres under installasjonen for å opprettholde tetningsytelsen.
