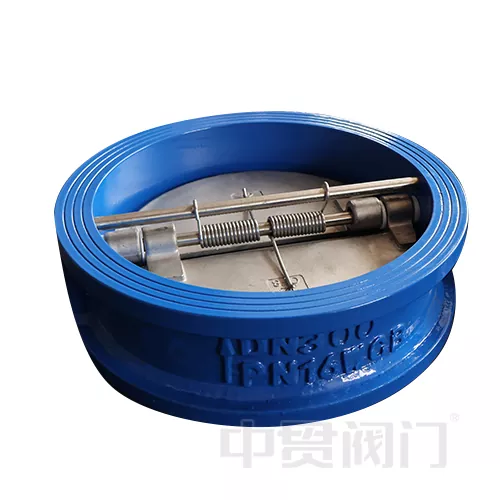

Støpejerns wafer dobbeltplate sjekkventil

Tekse jernskivet dobbeltplate-sjekkventil har prestert godt i pumpeutsalg i høye bygninger, distriktsoppvarmingsnett og matforedling og rengjøringssystemer, for eksempel DN200-modellen, som vellykket undertrykte pumpekroppsvibrasjoner forårsaket av kjølt vann tilbakestrømning i klimaanlegget i et kommersielt kompleks. Dens lave strømningsmotstand (CV-verdi 0,6 ~ 1,2) og vedlikeholdsfrie egenskaper gjør det til det foretrukne utstyret for både kostnadseffektivitet og pålitelighet i lavtrykksscenarier.

Strukturelle og designfunksjoner

Støpejerns wafer dobbeltplate Kontrollventil har to symmetriske runde ventilplater (materiale: duktilt jern) er koblet sammen med fjærhengsler, og tykkelsen er 1/10 ~ 1/12 på diameteren, det var første funksjon, dobbel fjærhjelpeskive.

Støpejernslandet (ASTM A48 klasse 35B) er 40% lettere og 60% kortere i lengde enn flensede sjekkventiler, noe som gjør det egnet for installasjon i trange rom. Og klemmegrensesnittet er i samsvar med EN 1092-2 og støtter trykkklasser PN10-PN16.so vi kan konkludere det som kompakt kropp.

Den endelige er lavt momentåpning og lukking. OPTIMERT VÅR PRELOAD, DISC OPENT TRYPPESJON GRASE 0,05 BAR, LUKKING Responstiden≤0,5 sekunder og strømningsmotstandskoeffisienten (KV-verdien) er 0,6 ~ 1,2, som er egnet for anti-backflow og lavt hodesystem ved utløpet av pumpen ..

Ytelsesfordeler og anvendbarhet

1. Balanse mellom økonomi og holdbarhet:

Kostnaden for støpejernsmateriale er 1/3 av de ofstausless stålventilene, og det tåler svakt etsende væsker (for eksempel kjølevann og husholdningsavløp) av pH 6 ~ 9 gjennom beleggbeskyttelse;

Designlivet er ≥10 år, og vedlikehold krever bare regelmessig rengjøring av ventilplaten.

2. Lav risiko for vannhammer:

Dobbeltventilplaten Incast Jern Wafer Dual PlateCheck -ventilen er lukket i trinn for å redusere rørledningen forårsaket av den plutselige endringen i strømningshastigheten, og toppverdien til det målte vannhammertrykket reduseres med 50%~ 70%;

3. bred kompatibilitet:

Anvendelig temperaturområde -20 ° C ~ 120 ° C, støtte vann, olje og lavkonsentrasjonskjemikalier (for eksempel etylenglykoloppløsning);

Kan installeres vertikalt eller horisontalt for støpejern, PVC eller karbonstålrør (pakning påkrevd).
