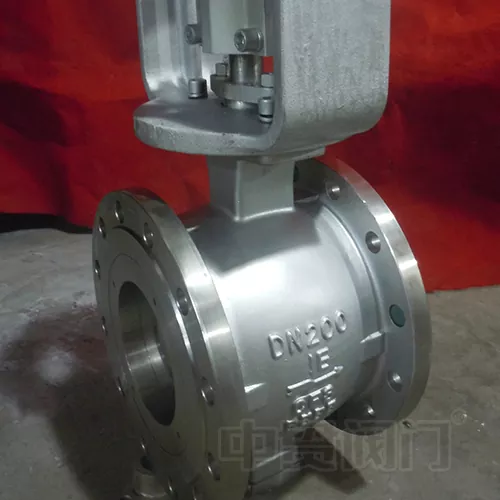

V-port kuleventil i rustfritt stål

Zhongguan V-Port kuleventil i rustfritt stål er en høyytelses industriell ventil spesialbygd for presisjonsstrømmodulering og alvorlige driftsforhold. Konstruert av førsteklasses rustfritt stål og med en avansert V-kule-geometri, utmerker den seg i håndtering av korrosive væsker, høytemperatur- og høytrykkssystemer og komplekse medier som inneholder suspenderte partikler eller fibrøse materialer.

Denne ventilen finner omfattende distribusjon på tvers av petrokjemisk raffinering, kraftproduksjon, metallurgisk prosessering, mat- og drikkeproduksjon, farmasøytisk produksjon, tremasse og papir og miljøvernsektorer. Den er anerkjent for sin overlegne tetningsintegritet, eksepsjonelle slitestyrke og forlengede driftslevetid, noe som gjør den til en uunnværlig komponent i moderne prosesskontrollsystemer.

Kjernedesignfunksjoner og tekniske fordeler

1. Presisjon V-Port kulegeometri for nøyaktig kontroll

Den V-formede konturen maskinert inn i kuleoverflaten muliggjør svært presise strømningsegenskaper, og tilbyr både lineære og like prosentvise kontrollkurver. Med et turndown-forhold som overstiger 100:1, er denne ventilen ideell for applikasjoner som krever streng prosessregulering, som for eksempel reaktormatingskontroll og strømningsforholdsbalansering.

2. Selvrensende skjæring forhindrer tilstopping

Når V-port-kulen roterer, genererer den skarpe kanten av V-hakket en kraftig skjæreffekt som effektivt skjærer gjennom fibre, massefibre, oppslemminger og faste partikler som er med i væskestrømmen. Denne unike selvrensende handlingen forhindrer opphopning av media og fastkjøring av ventiler, og gir en klar fordel i utfordrende bruksområder som involverer papir, slam, avløpsvann og andre væsker med fast stoff.

3. Premium metallurgi og avansert overflateherding

• Basematerialer: Ventilhus og kuler er tilgjengelige i rustfritt stål av høy kvalitet, inkludert 304, 316 og CF8M (CF3M), og gir utmerket motstand mot et bredt spekter av etsende medier.

• Overflateforbedring: For ekstremt krevende forhold kan tetningsoverflater forsterkes med wolframkarbid eller keramiske belegg påført via termisk sprøyteteknologi med høyhastighetsoksygenbrensel (HVOF). Denne behandlingen oppnår overflatehardhet opptil HRC 65 eller høyere, noe som dramatisk forbedrer motstanden mot erosjon, slitasje og gnaging, og forlenger levetiden med flere ganger sammenlignet med ubestrøede alternativer.

4. Flere tetningsløsninger for ekstrem temperatur og trykk

Avhengig av dine spesifikke servicekrav, tilbyr vi en rekke tetningskonfigurasjoner:

• Myk forsegling (PTFE/PPL): Ideell for applikasjoner med omgivelsestemperatur, lavt trykk og rene medier, for å oppnå lekkasjehastigheter så lave som Klasse VI (null synlig lekkasje).

• Metal Hard Seal (Metal-to-Metal): Konstruert for høytemperaturtjenester opptil 450 °C (842 °F), høytrykkssystemer og slipende medier, og opprettholder stabil lekkasjeytelse på klasse IV til VI-nivåer.

• Fleksibel grafittkomposittforsegling: Kombinerer utmerket motstand mot høye temperaturer med gunstig elastisitet, noe som gjør den spesielt egnet for damp- og termiske oljesystemer.

5. Standardisert aktivering og integrering av smart kontroll

• ISO 5211-kompatibel monteringsflens: Muliggjør direkte, verktøyfri installasjon av elektriske, pneumatiske eller snekkegiraktuatorer, som støtter 4-20mA analoge signaler og digitale busskommunikasjonsprotokoller (som Profibus, Modbus og Foundation Fieldbus) for sømløs integrasjon i automatiserte DCS- og PLS-kontrollsystemer.

• Sikkerhetsutviklet stamme: Har en utblåsningssikker stammedesign kombinert med en integrert grense-stopp-låsemekanisme, som sikrer sikker og pålitelig drift selv under høytrykkssvingningsforhold.

6. Allsidige tilkoblingsmetoder og strukturelle konfigurasjoner

• Tilkoblingstyper: Tilgjengelig i flensede (RF, FF), wafer/lug-type, gjengede (NPT, BSP), socket-sveisede og stumpsveisede ender, kompatible med store internasjonale rørstandarder, inkludert ANSI, DIN, JIS og GB.

• Strukturelle alternativer: Tilbys i standard V-port-kontrollkonfigurasjon, så vel som dobbeltseter-forseglingsdesign for toveis avstengning eller høyfrekvente på/av-syklingapplikasjoner.

Typiske applikasjonsindustrier og scenarier

Hurtigvalgsguide – hjelper deg å velge riktig ventil

For å forenkle nøyaktig ventilvalg anbefaler vi å oppgi følgende driftsparametre til vårt tekniske team:

• Medieegenskaper: Navn, korrosivitet, faststoffinnhold (type og konsentrasjon), viskositet

• Driftsforhold: Arbeidstrykkområde, temperaturområde, nødvendig strømningskoeffisient (Cv/Kv)

• Kontrollkrav: Ønsket strømningskarakteristikk (lineær/lik prosent), aktuatortype (manuell/elektrisk/pneumatisk), kontrollsignalpreferanse

• Tilkoblingsspesifikasjoner: Flensklassifisering, rørplan, endetilkoblingstype

Våre erfarne ingeniører tilbyr gratis størrelsesberegninger og tilpassede løsningsdesigntjenester for å sikre optimal ventilytelse for din spesifikke applikasjon.

Kvalitetssikring og produksjonsstandarder

• Samsvar: Produsert i samsvar med internasjonalt anerkjente standarder, inkludert ISO 9001, API 6D, API 607 ​​(brannsikkert) og GB/T 12237.

• Streng testing: Hver ventil gjennomgår 100 % hydrostatisk trykktesting, inspeksjon av setelekkasje og materialspektralanalyse for å garantere levering uten defekter.

• Sporbarhet: Full materialsporbarhet og omfattende inspeksjonsdokumentasjon opprettholdes for kvalitetsregistreringer.

Ettersalgsservice og garantiforpliktelse

1. Garantiperiode: 12 måneder fra idriftsettelsesdato, som dekker produksjonsfeil.

2. Livstids teknisk støtte: Gratis tilgang til ingeniørteamet vårt for feilsøking, vedlikeholdsveiledning og reservedelsanbefalinger gjennom hele ventilens levetid.

3. Emergency Response: Prioritert 48-timers støtte på stedet eller ekstern for kritiske systemfeil.

Hvorfor velge Zhongguan?

• 18+ års erfaring med spesialisert ventilproduksjon

• Eksportert til over 30 land på fem kontinenter

• Full tilpasningsevne – ikke-standardstørrelser, spesiallegeringer og tilpassede belegg tilgjengelig på forespørsel

• Streng prosesskontroll med fullt dokumentert kvalitetssporbarhet

• Konkurransedyktige priser med direkte fabrikktilførsel – ingen mellomliggende markeringer

Zhongguan-ventil – presisjonsteknikk for hver strømningsutfordring.

For detaljerte tekniske datablader, CAD-tegninger eller personlig valghjelp, ikke nøl med å kontakte vårt salgsteam. Vi ser frem til å bygge et langsiktig samarbeid med deg.
