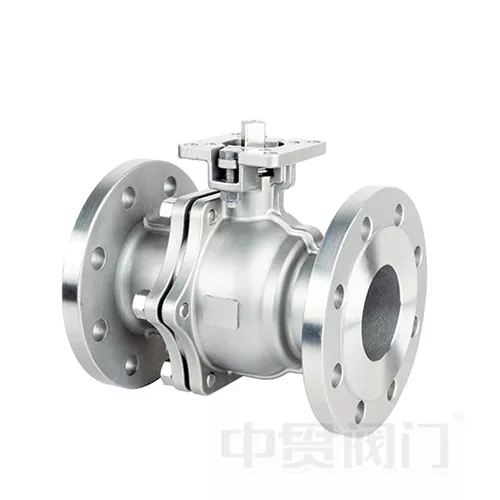

ASME Standard Flens Høy Platform Kuleventil i rustfritt stål

ASME standard flens høyplattform kuleventil i rustfritt stål er en profesjonell industriventil konstruert for å håndtere korrosive medier, høye temperaturer/høytrykksforhold og strenge tetningskrav i væskekontrollsystemer.

Ventilhuset og alle fuktede deler er produsert av førsteklasses rustfritt stål (CF8 / CF8M / CF3M tilgjengelig), kombinert med ASME B16.5 standardflenser for å sikre sikker og pålitelig tilkobling til rørsystemer. Sammenlignet med konvensjonelle kuleventiler er den unikeintegrert høyplattformdesignhar en standardisert ISO 5211 monteringspute direkte på toppen av ventilhuset, som muliggjør rask installasjon av pneumatiske, elektriske eller elektrohydrauliske aktuatorer uten ekstra braketter.

Som et av kjerneproduktene tilZhongguan ventil, denne kuleventilen har blitt mye brukt i olje- og gassoverføring, kjemiske reaktorsystemer, sanitærledninger av næringsmiddelkvalitet, farmasøytisk rensede vannsystemer, avsalting av sjøvann og marine ballastsystemer. Med utmerket korrosjonsbestandighet, bobletett nulllekkasjeforsegling og brannsikker design, leverer den langsiktig stabil drift samtidig som vedlikeholdsfrekvensen og de totale eierkostnadene reduseres betydelig.

Viktige tekniske fordeler

1. Utmerket korrosjons- og høytemperaturbestandighet

• Materialalternativer: Ventilhus og kule laget av CF8 / CF8M (304 / 316 rustfritt stål) eller høyere kvalitet CF3M (316L). Optimalisert nikkel-, krom- og molybdeninnhold gir enestående motstand mot svovelsyre, saltsyre, alkaliske løsninger, saltspray og ulike organiske løsningsmidler.
• Temperaturområde: Egnet for -29°C til +250°C (kan utvides til +350°C med høytemperaturpakkealternativer). Yter pålitelig i dampledninger, varmeoljesystemer og andre høytemperaturapplikasjoner uten forseglingsfeil eller kroppsdeformasjon.
• Kompatible medier: Råolje, naturgass, syre/alkaliløsninger, sjøvann, farmasøytiske løsemidler, matvarer, klorholdige medier, etc.

2. Bobletett Nulllekkasje + Brannsikkert design

• Lekkasjevurdering: Testet i henhold til ISO 5208 Klasse VI (bobletett) — ingen synlig lekkasje under nominelt trykk. Ideell for giftige, brennbare eller høyverdige medier.
• Brannsikker struktur: Metall-til-metall sekundær tetningsflate mellom kule og sete. Selv etter utbrenning av mykt sete, opprettholder ventilen grunnleggende avstengning, og oppfyller API 607 ​​/ ISO 10497 brannsikre standarder.
• Antistatisk design: Antistatisk fjær mellom stamme og kule sikrer pålitelig ladningsspredning, og eliminerer eksplosjonsrisiko fra statisk elektrisitet.

3. Integrert høyplattformstruktur – aktuatormontering på 5 minutter

• Grensesnittstandard: Høy plattform er i samsvar med ISO 5211, og matcher direkte store merker av pneumatiske og elektriske aktuatorer - ingen tilpassede adapterplater eller braketter kreves.
• Installasjonseffektivitet: Montering av aktuator på stedet krever kun bolting + spindelkobling. Én person kan fullføre jobben innen 5 minutter, og sparer 2/3 av installasjonstiden sammenlignet med tradisjonelle brakettmonterte ventiler.
• Driftsstabilitet: Den integrerte plattformen forkorter overføringsavstanden mellom aktuator og spindel, reduserer tilbakeslag og forbedrer sykluslevetid og posisjonstilbakemeldingsnøyaktighet.

4. Lav strømningsmotstand og høy CV-verdi – energisparing

• Flow Path Design: Full- eller standard-boring design med jevne indre konturer minimerer trykkfall. Modeller med full boring leverer en Cv-verdi som er nesten identisk med samme størrelse rør, og bevarer originale systemstrømningsegenskaper.
• Energisparing: Lav strømningsmotstand betyr redusert pumpeenergiforbruk. For 24/7 kontinuerlig drift i kjemiske eller vannbehandlingsanlegg kan årlige strømbesparelser være betydelige.

5. Forebygging av lekkasje på flere nivåer og lang levetid

• Skaftforsegling: V-ring PTFE-pakning med fjærbelastet forspenning kompenserer automatisk for slitasje - ingen hyppig tiltrekking av kjertel nødvendig.
• Kulestøtte: Flytende eller tappmontert kuledesign (avhengig av størrelse) med selvsmørende foringer reduserer dreiemomentet og forlenger levetiden. Testet til >50 000 byttesykluser per GB/T 12237.

Typiske bruksområder og bransjer

Enkel installasjon og lite vedlikehold

• Flenstilkobling: Samsvarer med ASME B16.5 (Klasse 150 / 300 / 600). Direkte tilpasning til standard rørflenser - ingen tilpasset modifikasjon kreves.
• Rask demontering: Aktuator boltet direkte til plattformen. Fjerning av aktuatoren for manuell nøddrift eller inspeksjon påvirker ikke ventilhuset eller rørforbindelsen.
• In-line vedlikehold: Utvalgte modeller støtter in-line demontering (sjekk spesifikk design) – bytt ut seter eller tetninger uten å fjerne hele ventilen fra rørledningen, noe som reduserer nedetiden betydelig.
• Vedlikeholdsintervall: Under normale forhold, inspiser pakningsforseglingen og driftsmomentet hver 12. måned. Faktisk levetid kan overstige 5 år avhengig av media og syklusfrekvens.

Tekniske spesifikasjoner

Tilgjengelige alternativer

• Aktuatortype: Manuelt snekkegir / Enkelt / Dobbeltvirkende pneumatisk / Elektrisk (24V/110V/220V/380V) / Elektrohydraulisk
• Setemateriale: PTFE / RPTFE / PEEK / Hard forsegling av metall
• Kulebehandling: Speilpolert / Nitridert herding / Wolframkarbidbelegg
• Spesielle alternativer: Låseenhet / spyleport / Forlenget stamme / isolasjonskappe

Hvorfor velge Zhongguan-ventil?

• Produksjonsstandarder: Streng overholdelse av ASME, API, ISO, GB/T standarder. Materialsertifikater, trykktestrapporter og brannsikre sertifiseringer tilgjengelig.
• Kvalitetssikring: 100 % trykktesting fra fabrikken + tetningstesting. Hver ventil er garantert å oppfylle spesifiserte parametere.

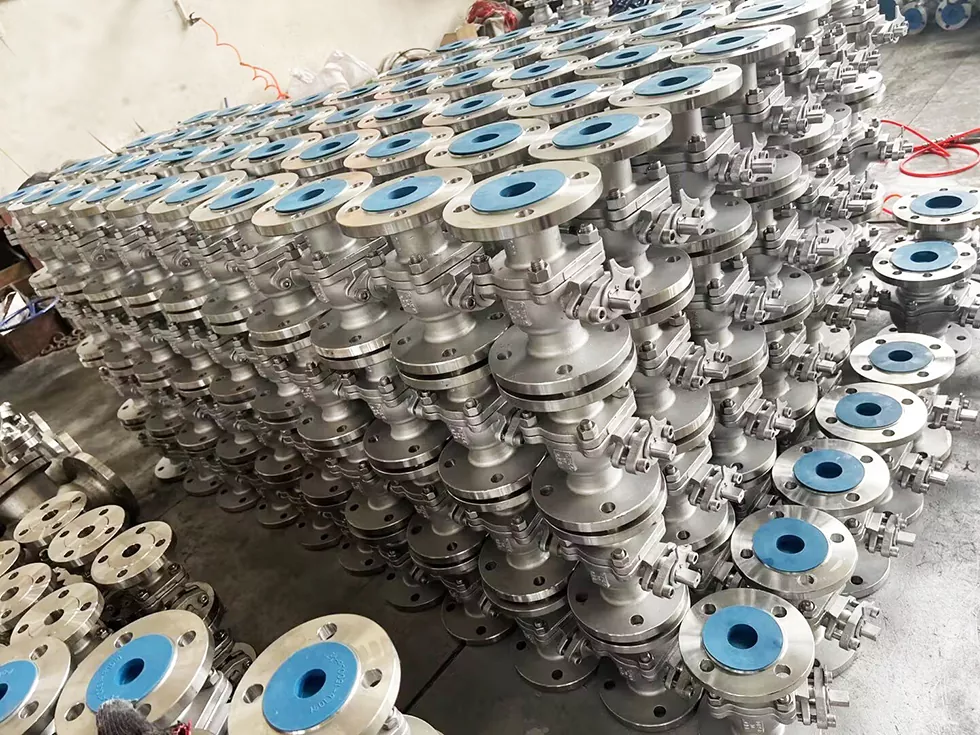

• Rask respons: Standard lagerførte produkter sendes innen 24 timer. Ikke-standard / tilpassede bestillinger levert på 2–4 uker.
• Teknisk støtte: Full service fra størrelsesberegning og installasjonsveiledning til vedlikehold etter salg.
