Zhongguan konsentrisk sommerfuglventilinnkjøp støtter vannbehandling, kloakk, sjøvann, HVAC-sirkulasjon og industrielle rørledningsapplikasjoner der kompakt struktur, passende tetningsmaterialer og stabil avstengningsytelse er nødvendig.Zhejiang Zhongguan Valve Manufacture Co., Ltd.har fokusert på ventilproduksjon i mer enn 20 år, med produksjonsbaser lokalisert i Tianjin og Wenzhou, Zhejiang. Selskapet kombinerer erfaring fra produksjon av sommerfuglventiler med regionale ventilforsyningskjederessurser for å tilby ventilkonfigurasjoner basert på forskjellige rørledningsmaterialer, medieegenskaper og driftsmiljøer.
En konsentrisk struktur brukes vanligvis i mellomtrykkssystemer.
Vann- og avløpsrørledninger krever ventiler som kan opprettholde tetningsytelsen under langvarig drift. Den elastiske setestrukturen som brukes i den konsentriske sommerfuglventildesignen er egnet for vannbaserte medier fordi tetningsmaterialet kan velges i henhold til rørledningens kjemiske egenskaper.
EPDMog HTEPDM-seter velges vanligvis for ferskvann, kloakk og sjøvann på grunn av deres motstand mot vann-, vær- og ozoneksponering. Den forenklede indre strukturen reduserer også områder hvor sediment og partikler samler seg.
Sjøvannssystemer krever oppmerksomhet til korrosjonsbestandighet fordi saltinnhold kan akselerere materialforringelse. Zhongguan tilbyr materialkombinasjoner inkludert korrosjonsbestandige skiver og forskjellige setematerialer i henhold til sjøvannsdriftsforholdene.
Ventilhuset kan beskyttes med ca. 250μm epoksybelegg, mens tetningsmaterialet kan velges i henhold til de faktiske mediumkravene. PTFE-baserte materialer eller egnede gummiblandinger kan vurderes når sterkere kjemisk motstand er nødvendig.
Oppvarming, ventilasjon, klimaanlegg og industrielle kjølesystemer krever ofte hyppige åpnings- og lukkingsoperasjoner. Den konsentriske utformingen gir lavt driftsmoment og kan kombineres med forskjellige aktuatorkonfigurasjoner i henhold til kontrollkrav.
Den kompakte strukturen gjør den egnet for rørledningssystemer hvor installasjonsplassen er begrenset, mens waferen oglugkoblingstyper gir fleksibilitet for forskjellige rørledningsoppsett.

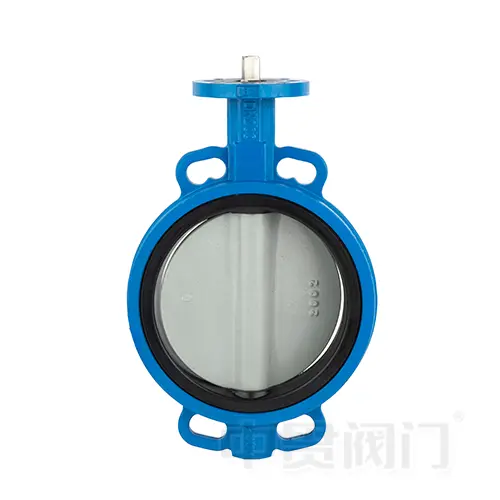

Den konsentriske strukturen justerer ventilstammen, skivesenteret og kroppens senterlinje på samme akse. Sammenlignet med eksentriske spjeldventilkonstruksjoner gir denne utformingen et enklere tetningsarrangement og reduserer begrensninger i installasjonsretningen.
Den toveis tettekarakteristikken tillater installasjon uten strenge strømningsretningsbegrensninger i mange rørledningsapplikasjoner. Dette reduserer muligheten for installasjonsfeil forårsaket av feil ventilorientering, spesielt i store vannforsynings- og sirkulasjonssystemer der flere ventiler er installert.
Ytelsesområdet til en spjeldventil avhenger i stor grad av valg av setemateriale. Zhongguan konsentrisk sommerfuglventil kan konfigureres med forskjellige tetningsmaterialer, slik at den samme grunnleggende ventilstrukturen kan tilpasses forskjellige driftsforhold.
EPDM og HTEPDM er hovedsakelig egnet for vannrelaterte applikasjoner, mensNBR, HNBR og XNBR er valgt for oljeholdige medier. PTFE-baserte materialer brukes der det kreves sterkere kjemikaliebestandighet.
Denne materialfleksibiliteten reduserer behovet for helt andre ventilstrukturer når rørledningsforholdene endres. Ventilhusets design kan forbli konsistent mens tetningssystemet justeres i henhold til mediet.
Sammenlignet med metallsittende eksentriske spjeldventiler, har konsentriske spjeldventiler generelt en enklere indre struktur og lavere totalvekt.
Dette gir praktiske fordeler i store rørledningsprosjekter fordi transport, installasjon og vedlikeholdsprosedyrer blir enklere å administrere. Den elastiske setedesignen tillater også vedlikehold gjennom setebytte i stedet for å erstatte hele ventilenheten i mange bruksområder.

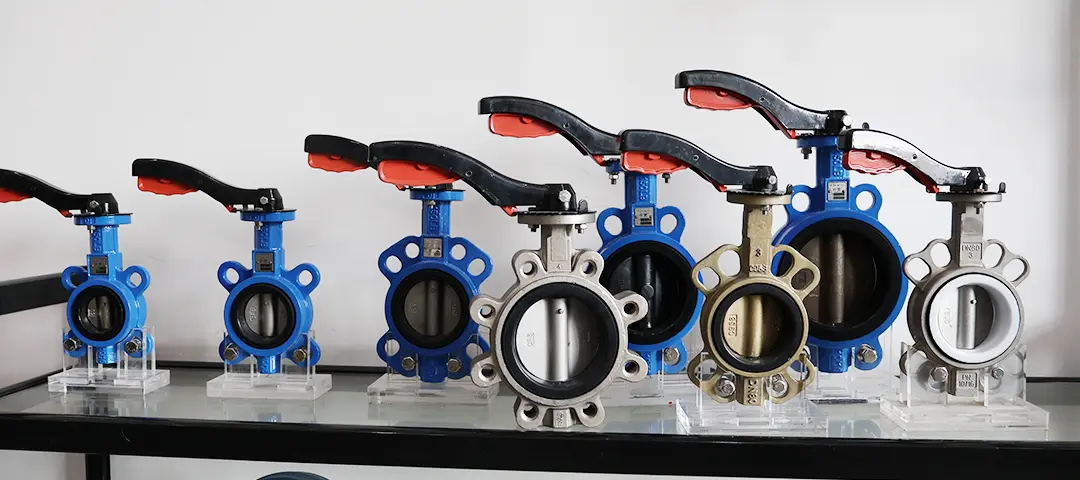

Zhongguan produserer sommerfuglventiler som hovedsakelig dekker DN40 til DN1600, inkludert wafer, lug, U-seksjon og flenstyper.

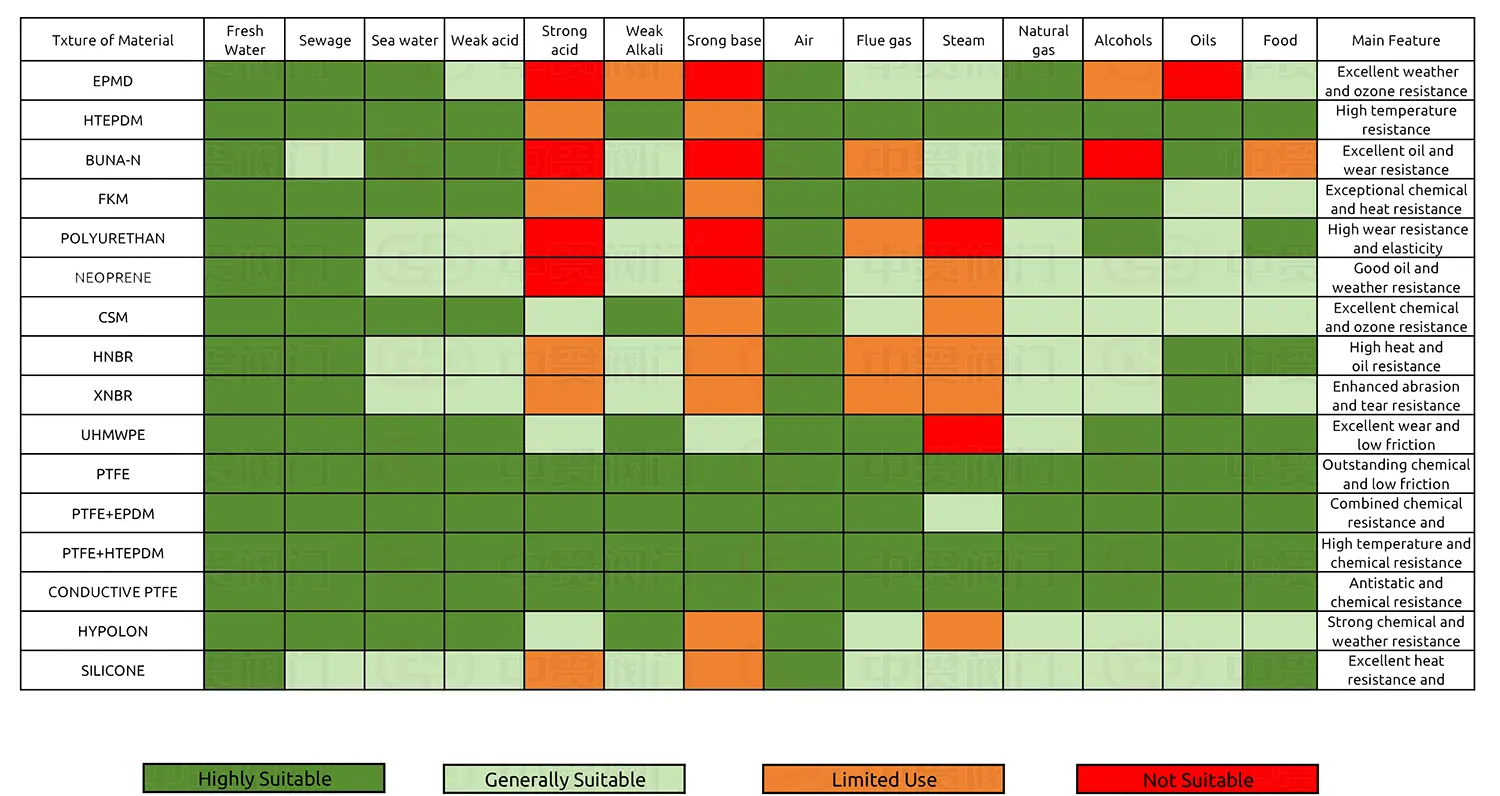

Ulike gummi- og polymermaterialer har forskjellige motstandsegenskaper mot vann, kjemikalier, olje, temperatur og spesielle medier.
| Setemateriale | Egnet media | Materialegenskaper |
| EPDM | Ferskvann, kloakk, sjøvann, luft, røykgass | God vannkompatibilitet, værbestandighet og ozonbestandighet; uegnet for mineralolje |
| HTEPDM | Høytemperatur vann, sjøvann, dampforhold | Forbedret temperaturytelse sammenlignet med standard EPDM |
| NBR (BUNA-N) | Mineralolje og oljeholdige medier | God oljebestandighet og slitestyrke |
| HNBR / XNBR | Industriell olje og slitasjerelaterte applikasjoner | Forbedret motstand sammenlignet med konvensjonell NBR |
| FKM | Kjemiske medier og høyere temperaturforhold | Sterk kjemisk og temperaturbestandighet |
| PTFE | Sterk syre, sterk alkali, etsende kjemiske medier | Utmerket kjemisk stabilitet og lav friksjon |
| PTFE + EPDM | Vann og kjemiske kombinasjonsapplikasjoner | Kombinerer PTFE kjemisk motstand med gummielastisitet |
| PTFE + HTEPDM | Kjemikalieapplikasjoner med høyere temperatur | Egnet for komplekse kjemiske miljøer |
| Ledende PTFE | Antistatiske kjemiske rørledninger | Opprettholder PTFE-motstand med ledende egenskaper |
| Silikon | Mat og rene høytemperaturapplikasjoner | Varmebestandighet og kompatibilitet med rene medier |
For vannforsyning, kloakkbehandling og sjøvannssystemer er EPDM og HTEPDM ofte valgt fordi disse materialene fungerer godt i vannbaserte miljøer. De er imidlertid ikke egnet for mineraloljekontakt.
For oljerelaterte rørledninger er NBR-, HNBR-, XNBR- eller FKM-materialer mer egnet fordi de gir bedre motstand mot oljesvelling og tetningsforringelse.
For kjemiske rørledninger som inneholder aggressive medier, gir PTFE og PTFE komposittmaterialer bredere kjemisk kompatibilitet. Konduktiv PTFE kan også vurderes når det foreligger antistatiske krav.
For matforedling eller rene høytemperaturapplikasjoner kan silikon og andre egnede matkompatible tetningsmaterialer velges i henhold til driftsforholdene.
Ulike spjeldventildesigner velges i henhold til driftsforholdene. Den konsentriske strukturen brukes ofte i vann-, bruks- og generelle industrielle rørledninger, mens eksentriske strukturer ofte vurderes for bruk med høyere temperatur, høyere trykk eller metallforsegling.
| Sammenligningselement | Konsentrisk sommerfuglventil | Dobbel eksentrisk sommerfuglventil | Trippel eksentrisk sommerfuglventil |
| Tetningsdesign | Elastisk setetetning med sentrert skivestruktur | Offset skive og aksel design | Multi-offset struktur med metallforsegling |
| Installasjonskrav | Toveis forseglingsevne | Mange design krever oppmerksomhet i strømningsretningen | Krever vanligvis riktig installasjonsretning |
| Setealternativer | EPDM, NBR, FKM, PTFE-serien, silikon og andre materialer | Mykt eller metallsete avhengig av design | Hovedsakelig metallseteløsninger |
| Strukturell vekt | Lett struktur | Middels vekt | Høyere vekt på grunn av kompleks struktur |
| Vedlikehold | Enkel setebyttestruktur | Mer komplekst tetningssystem | Høyere vedlikeholdskompleksitet |
| Typiske applikasjoner | Vann, kloakk, sjøvann, HVAC, svake kjemiske medier | Industrielle applikasjoner med middels temperatur | Høytemperatur- og høytrykksapplikasjoner |
Zhejiang Zhongguan Valve Manufacture Co., Ltd. er lokalisert i Oubei, Yongjia, Wenzhou, Zhejiang, et område kjent for pumpe- og ventilproduksjon. Selskapet har mer enn 20 års erfaring med ventilindustri og driver produksjonsressurser i både Tianjin og Wenzhou.
Produksjonssystemet dekker produksjon av spjeldventil, montering, trykktesting, montering av ventilseter, installasjon av akselhylse og produktmerking. Produksjonsserien for hovedspjeldventiler inkluderer DN40 til DN1600, som dekker wafer, knast, U-seksjon og flensdesign.
Zhongguan har krevdISO-sertifikaterfor produserte ventiler og kan giWRAS-sertifiserte ventilseternår det er nødvendig.
Før installasjon bør rørledningen og ventilens tetningsflater rengjøres for å fjerne støv, sand og andre partikler som kan påvirke tetningsytelsen. Flensjusteringen bør kontrolleres nøye fordi ujevn installasjonsbelastning kan påvirke ventildriften.
Under installasjonen bør aktuatortilkoblingen bekreftes for å sikre jevn åpning og lukkebevegelse. Aktuatormomentet bør samsvare med ventilens driftskrav for å unngå overdreven kraft eller utilstrekkelig drift.
Under transport bør løfteutstyr festes rundt ventilhuset i stedet for aktuatoren eller ventilstammen for å beskytte transmisjonskomponenter.
Regelmessig inspeksjon bør omfatte kontroll av ventildrift, aktuatortilstand og smørekrav i henhold til installasjonsmiljøet. Ytterligere beskyttelse kan være nødvendig for aktuatorer installert under utendørs eller tøffe forhold.
Det aktuelle mediet avhenger av det valgte setematerialet. EPDM brukes ofte til vann- og avløpssystemer, NBR-baserte materialer er egnet for oljerelaterte medier, og PTFE-materialer brukes til sterkere kjemiske miljøer.
Valget bør ta hensyn til mediumtype, temperatur, kjemisk konsentrasjon og driftsfrekvens. Zhongguan velger passende tetningsmaterialer i henhold til faktiske rørledningsforhold.
Ja. Med passende korrosjonsbestandige materialer, inkludert passende setevalg og interne komponentmaterialer, kan den brukes i sjøvannsrelaterte rørledninger.
Zhongguan sommerfuglventiler dekker hovedsakelig PN10-PN16 trykkklassifiseringer, som ofte brukes i vann-, verktøy- og industrielle rørledningssystemer.
Zhongguan konsentrisk sommerfuglventilkombinerer en kompakt struktur med flere alternativer for tetningsmateriale, slik at ventilkonfigurasjonen passer til forskjellige rørledningsmedier og driftsforhold. Gjennom langsiktig ventilproduksjonserfaring, materialvalgkontroll og produksjonsinspeksjonsprosesser, tilbyr Zhongguan ventilkonfigurasjoner for vannbehandling, marine systemer, HVAC-sirkulasjon og industrielle rørledningsapplikasjoner.
