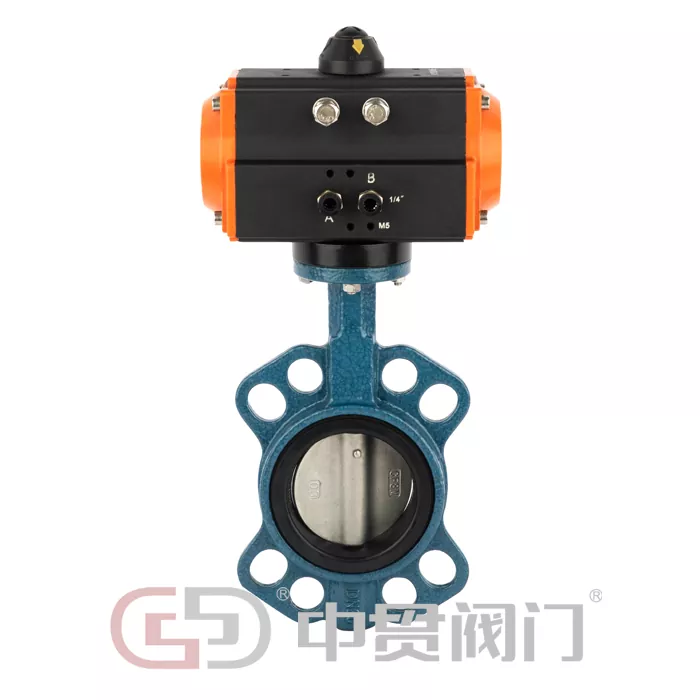

Pneumatisk aktivert spjeldventil

Den pneumatiske aktiverte sommerfuglventilen er en trykkluftdrevet spjeldventil. Kjernen består av en pneumatisk aktuator og ventilhuset. Den pneumatiske aktuatoren driver ventilplaten til å rotere 90°, og oppnår derved funksjonene med å kutte av eller regulere strømmen av media i rørledningen. Butterflyventilen gir raskere respons og enklere betjening. Den kan brukes med en posisjoner for presis kontroll og er mye brukt i ulike industrielle og kommunale rørledningssystemer, tilpasset ulike medieoverføringsbehov.

Som et av Zhongguan Valves kjerneprodukter, fortsetter vår pneumatiske aktiverte sommerfuglventil høykvalitetstradisjonen til våre sommerfuglventilprodukter. Fra innkjøp av råvarer til produksjon og prosessering, og deretter til testing av ferdige produkter, følger hvert trinn strengt industristandarder for å sikre langsiktig stabil drift og oppfylle de faktiske driftsforholdene til forskjellige kunder.

Funksjoner

Kjernestrukturen til den pneumatisk aktiverte spjeldventilen består av tre hovedkomponenter som jobber sammen for å sikre stabil ventildrift. Den spesifikke strukturen er som følger:

• Pneumatisk aktuator: Som kraftkjernen til ventilen kommer den i enkeltvirkende og dobbeltvirkende typer. Laget av aluminiumslegering, er den lett, høystyrke og gir stabilt utgangsmoment. Den kan velges fleksibelt i henhold til ventildiameteren og driftsforholdene, noe som sikrer jevn rotasjon av ventilplaten og pålitelig drift.

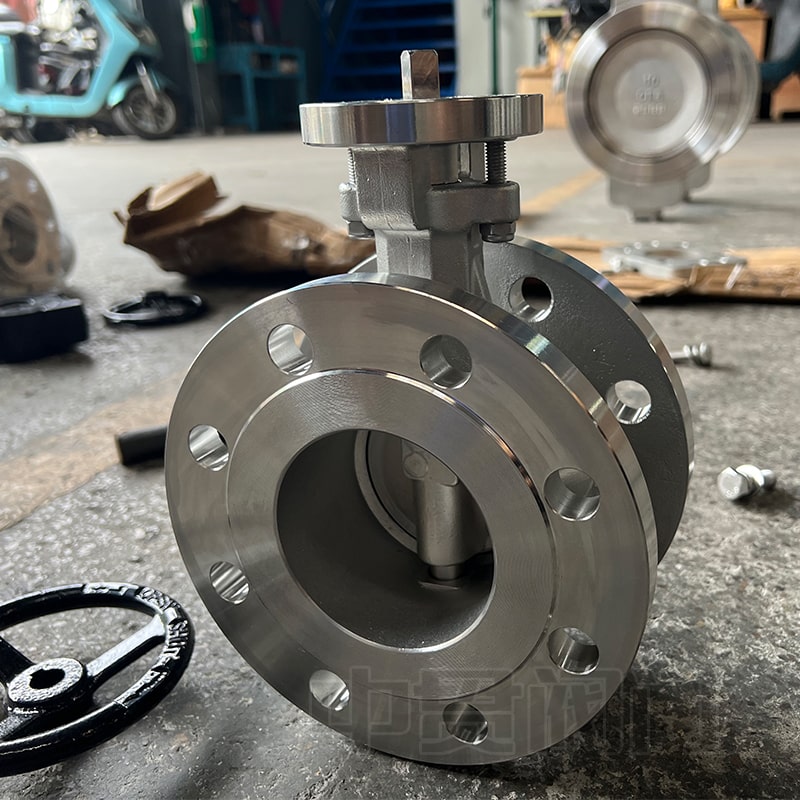

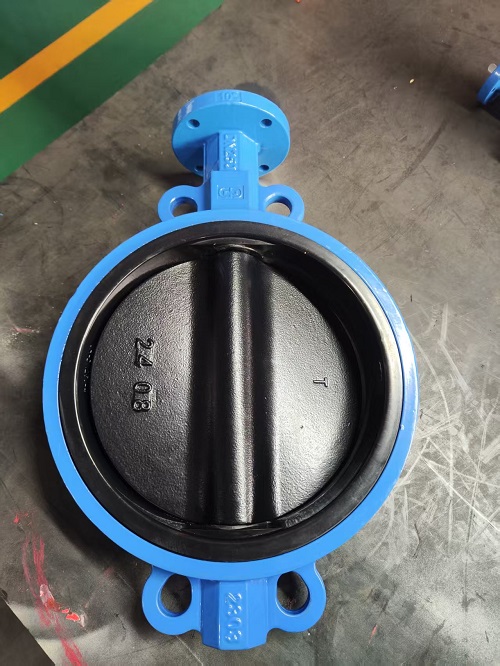

• Butterfly ventilhus: Ventilhuset er laget av støpejern, støpt stål eller rustfritt stål, etc. Strømningskanalen er designet for å være strømlinjeformet og den indre veggen er glatt, noe som effektivt kan redusere væskemotstanden og redusere systemets energiforbruk; ventilplaten har en sirkulær struktur og passer tett med ventilsetet for å sikre tetningsytelse og forhindre medialekkasje.
• Kontrolltilbehør: Ventilposisjonere, endebrytere, magnetventiler og annet tilbehør kan utstyres i henhold til kundens behov. Stillinger kan oppnå nøyaktig justering av ventilåpning, grensebrytere kan gi sanntidstilbakemelding på ventilens driftsstatus, og magnetventiler brukes til å kontrollere handlingen til aktuatorer for å oppnå automatisert kontroll.

I. Kjøre- og kontrollfunksjoner

Fleksibel drivmetode: Bruker enkelt- eller dobbeltvirkende pneumatiske aktuatorer, valgbare i henhold til driftsforholdene. Enkeltvirkende aktuatorer tilbakestilles automatisk via fjærkraft i tilfelle lufttilførselsavbrudd, noe som sikrer systemsikkerhet.

Nøyaktig og praktisk kontroll: Kan utstyres med en intelligent posisjoner som mottar 4-20mA strømsignaler for å oppnå kontinuerlig justering av åpning fra 0% til 100%, med kontrollnøyaktighet som når ±0,5%-±1%, egnet for høypresisjons flowkontrollscenarier.

Rask responshastighet: Ventilbyttetiden er bare 3-10 sekunder. For nødavstengningsscenarier kan en helt lukket modell innen 1 sekund tilpasses, langt overlegen tradisjonelle elektriske ventiler, egnet for driftsforhold som krever rask respons.

II. Forseglings- og holdbarhetsfunksjoner

Pålitelig forseglingsytelse: Myke forseglinger eller metallforseglinger kan velges i henhold til medieegenskaper. Myke forseglinger kan oppnå ANSI Klasse VI null lekkasje, mens metalltetninger kan oppnå ANSI Klasse IV, og effektivt forhindre medialekkasje.

Høy holdbarhet: Ventilhuset er laget av materialer av høy kvalitet, og ventilplatens overflate kan belegges med hard legering eller keramisk belegg etter behov, noe som gjør den slitesterk og korrosjonsbestandig. Pakningene er laget av materialer av høy kvalitet, noe som sikrer lang levetid og reduserer senere vedlikeholdskostnader.

Kompakt struktur: Liten i størrelse og lett i vekt, veier bare 1/3 til 1/5 av en portventil med samme diameter, den krever mindre installasjonsplass, er enkel å installere og sparer installasjonstid og kostnader.

III. Andre kjernefunksjoner

Lav strømningsmotstand og lavt energiforbruk: Strømningsmotstandskoeffisienten i helt åpen tilstand er ≤0,5, langt lavere enn for portventiler og klodeventiler, noe som effektivt reduserer energiforbruket til pumper, vifter og annet kraftutstyr, egnet for applikasjoner med høy strømningshastighet.

Bred kompatibilitet: Kan tilpasses ulike medier som vann, damp, olje og syre/alkaliløsninger, og dekker ulike driftsforhold som lav temperatur, høy temperatur og høyt trykk, og møter behovene til flere industrier.

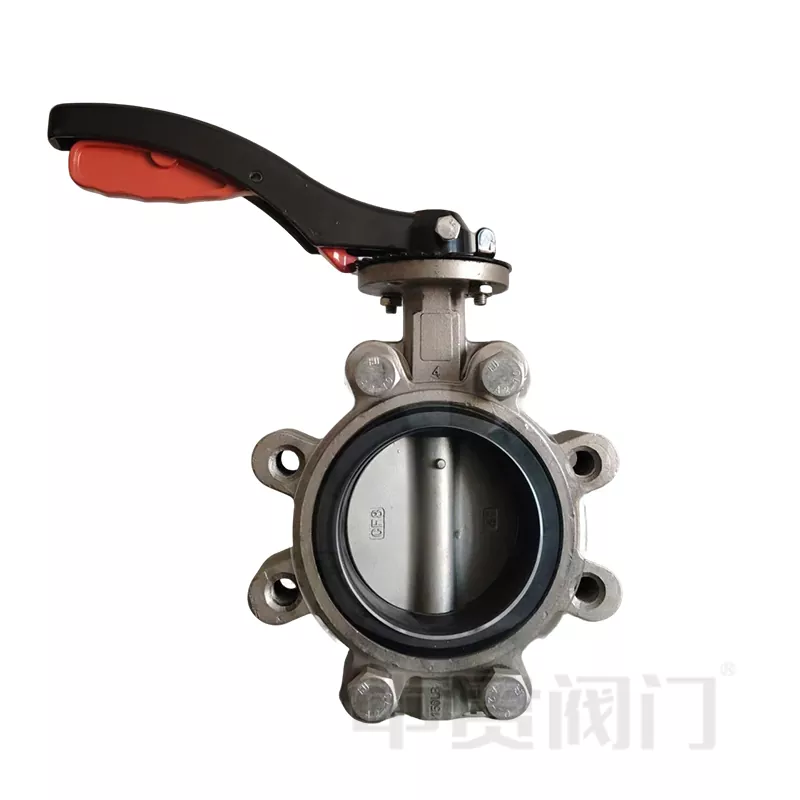

Enkel betjening: Støtter både manuell (håndtak, snekkegir) og pneumatisk betjening. Manuell drift kan brukes i nødstilfeller når lufttilførselen er avbrutt, noe som sikrer normal drift av systemet.

FAQ

1. Hva er det nødvendige lufttilførselstrykket for en pneumatisk aktivert spjeldventil?

Standard lufttilførselstrykk er 0,4-0,6 MPa. Dette kan justeres hensiktsmessig basert på aktuatormodellen og ventildiameteren. Ta kontakt med vårt salgsteam for spesifikke råd basert på dine driftsforhold.

2. Hvordan velge mellom myk-tetning og metall-tetning pneumatisk aktiverte spjeldventiler?

Soft-forseglingstyper (gummi, PTFE) er egnet for lavtrykk, normal temperatur, rene medier (som springvann, matvarebaserte væsker), og tilbyr høy lekkasjemotstand, og potensielt nå null lekkasje. Metalltetningstyper er egnet for høytemperatur-, høytrykks-, partikkelholdige eller korrosive medier (som damp, kjemiske råvarer), og gir sterkere temperatur- og trykkbestandighet. Kunder kan velge basert på medieegenskaper og driftskrav.

3. Kan du tilpasse modeller med stor diameter av dine pneumatisk aktiverte spjeldventiler?

Ja. Vår standard produksjonsdiameter er DN40-DN1600. For pneumatisk aktivert spjeldventil med større diameter, vennligst kontakt vårt salgsteam. Vi vil tilpasse produksjonen etter dine behov, og sikre at produktet oppfyller driftskravene.

4. Hva er produktgarantiperioden?

Vår pneumatisk aktiverte spjeldventil har ett års garanti. I løpet av garantiperioden vil vi tilby gratis reparasjons- eller erstatningstjenester for eventuelle kvalitetsproblemer som ikke er forårsaket av menneskelige feil. Vi tilbyr også langsiktig vedlikeholdsstøtte etter salg.

5. Hvordan installere og vedlikeholde en pneumatisk aktivert spjeldventil?

Før installasjon må du kontrollere at alle ventilkomponenter er komplette og av riktig modell, og at det ikke er fremmedlegemer inne i ventilhuset. Under installasjonen, sørg for at ventilen er på linje med rørledningen, at flensforbindelsen er sikker, og unngå å brenne tetningene under sveising. For daglig vedlikehold, hold ventilen ren, kontroller regelmessig slitasjen på tetningene, skift ut slitte deler umiddelbart, og smør transmisjonsdelene regelmessig for å sikre jevn ventildrift. Detaljerte installasjons- og vedlikeholdsinstruksjoner vil bli gitt.
