Wafer-type tilkobling er en metode for festeventiler(særligsommerfuglventiler, tilbakeslagsventiler, etc.) mellom rørflenser ved hjelp av lange bolter. Dens definerende karakteristikk er: ventilen har ikke sine egne integrerte flenser; i stedet går lange bolter gjennom flensene på de to rørene for å sikre ventilen i midten.
Plassbesparende: Wafer-ventillengden (face-to-face-dimensjon) er 1/3 til 1/4 av en flensventil.
Kostnadsreduksjon: Eliminerer smiing/bearbeiding av to integrerte flenser på ventilhuset.
Lett: Kan håndteres manuelt uten løfteutstyr, spesielt for store diametre (f.eks. DN200 og høyere).
Kan ikke fjernes uavhengig: For å erstatte en waferventil må begge rørflensene kobles fra (dvs. røret må flyttes fra hverandre). Derfor kan den ikke brukes ved blindveier eller der bare én side er tilgjengelig.
Krever god justering: Feiljusterte rørflenser kan vri ventilen og forårsake tetningssvikt.
Ikke for veldig høyt trykk: Brukes vanligvis i lavt til middels trykk (≤ PN40 / Klasse 300); ultrahøyt trykk kan forvrenge ventilhuset.

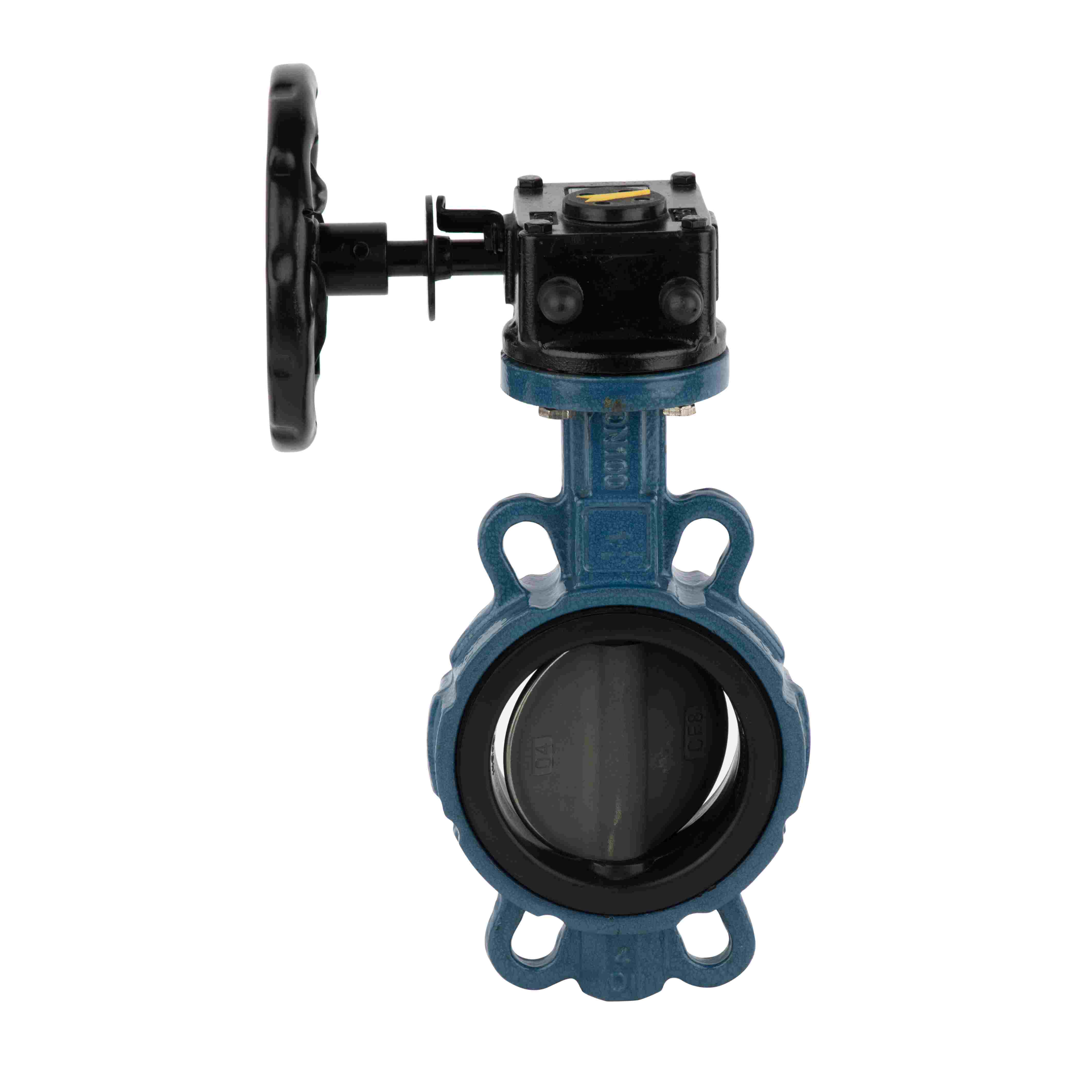

Wafer sommerfuglventiler: Vannbehandling, HVAC, brannsikringssystemer – vanlig på grunn av lave kostnader og enkel installasjon.
Wafer tilbakeslagsventiler: Forhindrer tilbakestrømning; mye kortere enn tilbakeslagsventiler, klemt direkte mellom flensene.
Waferforede ventiler: Korrosjonsbestandige applikasjoner.
Boltlengden må beregnes nøyaktig:
2 × rørflenstykkelse + ventil ansikt til ansikt lengde + 2 × pakningstykkelse + 2 × mutterhøyde
Bruk passende waferforbindelsesstandarder (f.eks. EN 593, API 609, GB/T 12238) med tilsvarende rørflensstandarder (f.eks. GB/T 9119, HG/T 20592).
Påfør jevnt boltemoment for å unngå ujevn fastspenning, noe som kan forårsake skivebinding (et vanlig problem med spjeldventiler).
Wafer-type er en tilkoblingsdesign rettet mot lav vekt, lav pris og rask installasjon. Den behandler i hovedsak ventilen som en "klemt komponent" mellom to rørflenser. Valget bør vurdere trykkklassifisering, vedlikeholdstilgang og fjerningsfrekvens.
