Wafer-type tilkobling er en metode for å feste ventiler (spesieltsommerfuglventiler,tilbakeslagsventiler, etc.) mellom rørflenser ved hjelp av lange bolter. Dens definerende karakteristikk er: ventilen har ikke sine egne integrerte flenser; i stedet går lange bolter gjennom flensene på de to rørene for å sikre ventilen i midten.

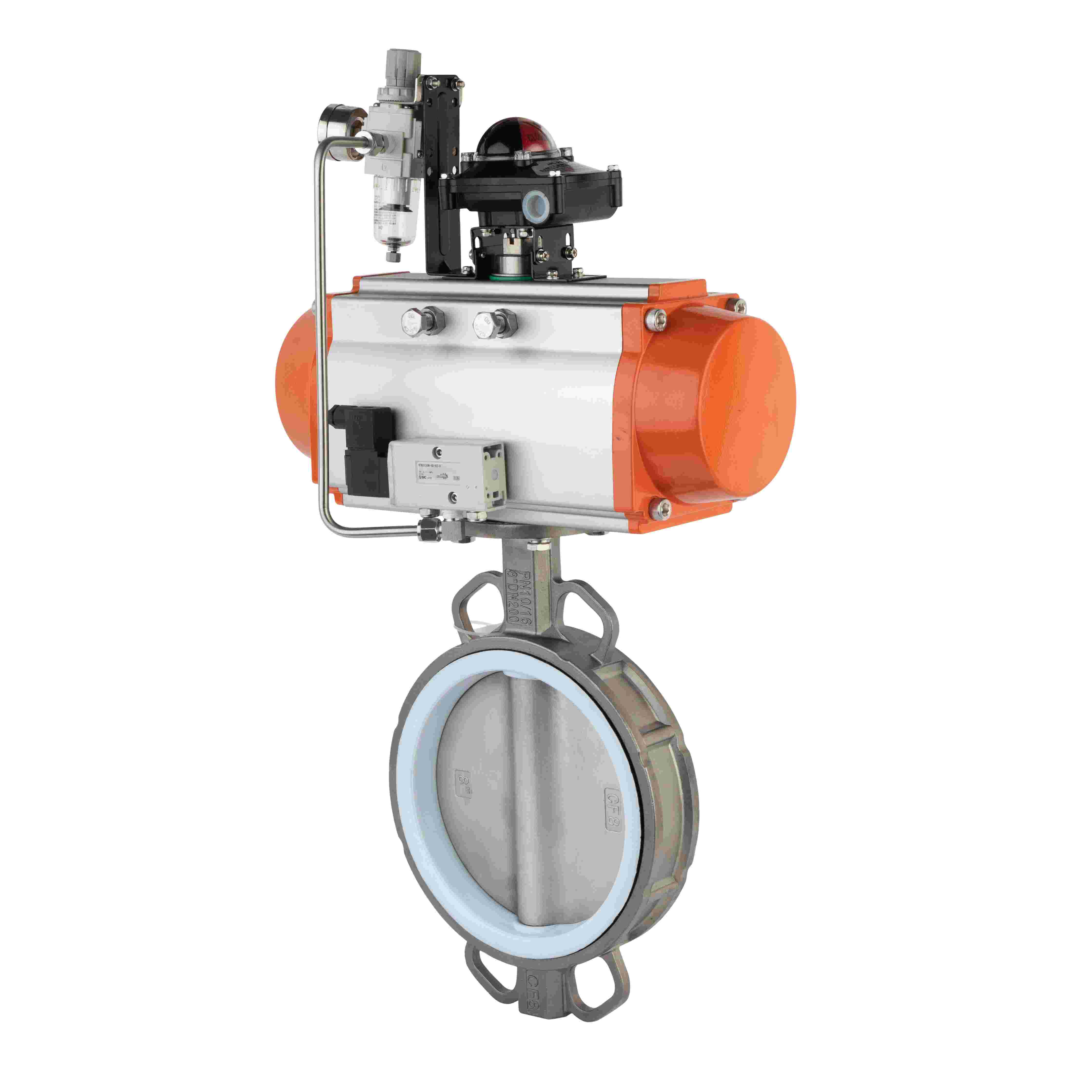

Ventil: Ventilhuset har ingen flensbolthull, kun en jevn lokaliseringsflate. Vanlige eksempler: wafer sommerfuglventiler, wafer tilbakeslagsventiler.
Bolter: Vanligvis bolter eller gjennomgående bolter, lange nok til å passere gjennom boltehullene til begge rørflensene.
Rørflenser: Rørendene skal utstyres med standardflenser.
Muttere: Brukes til å stramme.
Plasser waferventilen mellom flensene på de to rørene.
Sett inn lange bolter gjennom boltehullene på en rørflens → gjennom kalibreringshullene i waferventilhuset → gjennom boltehullene på den omvendte rørflensen.
Fest mutterne i begge ender. Når mutterne strammes, trekkes de to rørflensene sammen.
Denne klemkraften tetter ventilen mellom flensene, med pakninger (eller ventilens innebygde elastiske tetning) som danner tetningsgrensesnittet.
| Trekk |
Wafer-type |
Flensed (tradisjonell) |
| Bolter |
lange bolter; samme antall som flenshull |
To sett med bolter/muttere (en per flens) |
| Ventilkonstruksjon |
Lett, tynn, kompakt |
Tung, lang, med integrerte flenser |
| Installasjon/fjerning |
Krever å koble fra begge sider for å fjerne ventilen |
Kan fjerne ventilen ved å løsne en flens |
| Koste |
Lavere ventilkostnad; rørflenser fortsatt påkrevd |
Høyere ventil + flenskostnad |
| Vekt |
Lys; ideell for store diametre |
Tung |
| Lekkasjebaner |
Færre (to tetningsflater: ventil-til-flens på hver side) |
Mer (fire sider: to flenspakninger pluss to flens-til-ventil) |
