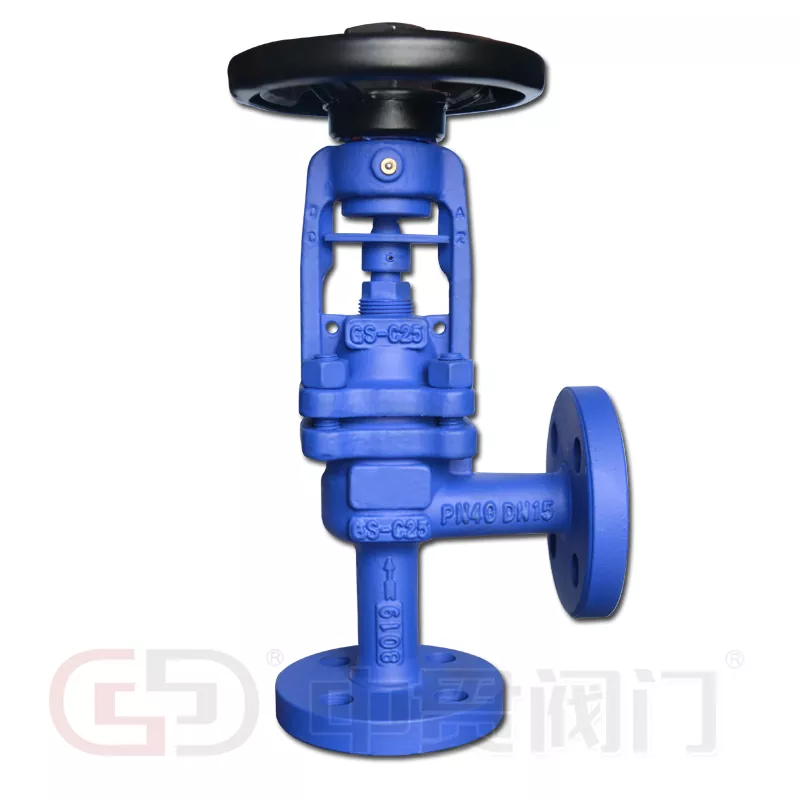

DIN standard vinkeltype belg forseglet klodeventil

DIN standard vinkeltype belg forseglet globeventil representerer en kritisk utvikling innen væskekontrollteknologi. I motsetning til tradisjonelle ventiler med rett mønster, løser denne vinkelkroppsdesignen i seg selv plassbegrensninger og dreneringsutfordringer som er vanlige i komplekse rørnettverk. Ved å omdirigere strømningen i en 90-graders vinkel, eliminerer det behovet for en ekstra albuetilpasning, noe som reduserer trykkfall og installasjonskostnader.

Produktbeskrivelse og tekniske spesifikasjoner

Denne belgforseglede globeventilen med standard vinkeltype kombinerer et plassbesparende vinkelmønster med en flerlags metallisk belgtetning. Det er det foretrukne valget for kritiske isolasjonsoppgaver i termisk olje, overopphetet damp og farlige gasssystemer.

• Byggematerialer

Kropp/panser: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Belger: SS304, SS316, SS316L, SS310S, Hastelloy C

Sete og skive: Rustfritt stål med Stellite hardfacing (valgfritt)

• Størrelse og trykkområde

Størrelsesområde: DN15 – DN400

Trykkklassifisering: PN16 – PN40

Temperaturområde: ≤600 °C

• Typiske applikasjoner og medier

Systemer: Varmoljesystemer, dampsystemer, varmt- og kaldtvannssystemer, ammoniakkanlegg.

Medier: Damp, prosessgasser, varmt vann, termisk olje, ammoniakk, varmeoverføringsvæsker.

Kjernefordeler

Metallisk belgtetningselement

Hjertet til denne ventilen er en hydraulisk formet, flerlags metallbelg. Dette eliminerer den dynamiske tetningen ved stammen, og forhindrer fullstendig ekstern lekkasje. I motsetning til konvensjonelle pakningsventiler, sikrer belgdesignet null flyktige utslipp - kritisk for miljøsensitive og høye anlegg.

Optimalisert plategeometri

Den koniske, strømlinjeformede skiveprofilen gir en lineær strømningskarakteristikk og tett avstengning (opp til lekkasjegrad Klasse VI). Denne designen reduserer erosjon og vibrasjoner, og forlenger levetiden betydelig sammenlignet med standard kuleventiler.

Redundant tetningssystem (belg + pakning)

We incorporate a dual-seal architecture. The primary seal is the metallic bellows. Skulle belgen noen gang svikte (ekstremt sjelden), gir en sekundær PTFE- eller grafittpakning en umiddelbar sikkerhetsforsegling, som sikrer uavbrutt anleggssikkerhet.

Smørefitting for smøring

En integrert smørenipling tillater direkte smøring under drift av stammen, spindelmutteren og hylseenheten. Dette reduserer driftsmomentet og forhindrer gnaging ved høysyklusapplikasjoner.

Ergonomisk håndhjul

Håndhjulet er designet med sklisikre rygger og optimal diameter, og reduserer tretthet til operatøren og gir jevn, presis modulering. Kraftig konstruksjon motstår støtskader i robuste anleggsmiljøer.

Spørsmål og svar – praktisk informasjon om anskaffelser

Spørsmål: Har du MOQ?

A: No, we do not have a minimum order quantity. Selv om du trenger bare ett stykke, vil vi produsere og levere det. Som en fleksibel fabrikk har vi tidligere levert en enkelt sikkerhetsventil for å støtte en kundes presserende vedlikehold.

Spørsmål: Kan du gi andre standarder?

A: Ja. Mens vår kjerneekspertise er DIN Standard Vinkel Type Bellows Sealed Globe Valve, kan vi produsere etter andre standarder (ANSI, BS, JIS) på forespørsel. Bare gi den nødvendige standarden og trykkklassen til vårt leverandørteam.

Spørsmål: Kan jeg få en tegning av forespørselsventilene?

A: Ja, men vær oppmerksom på at forberedelse av tegningen krever litt tid. Tillat tilstrekkelig ledetid i prosjektplanen din. For spesielle, ikke-vanlige eller bredspektrede ventiler (f.eks. DN400 eller spesiallegeringer), kan vi ikke alltid gi tegninger, siden ingen enkelt fabrikk produserer hver ventiltype. For alle standard DIN-konfigurasjoner er imidlertid fulldimensjonale og P&ID-tegninger tilgjengelige.

Spørsmål: Hvor lang tid for et tilbud?

A: Vanligvis innen 24 timer for standard forespørsler. For spesielle ventiler (f.eks. høylegerte eller ikke-standardiserte trykkklasser), vennligst tillat opptil 48 timer. Vi prioriterer rask respons som en profesjonell Kina-produsent.

Spørsmål: Hva med å pakke?

A: Standard eksportpakning bruker forseglede trekasser for korrosjonsbeskyttelse. For store størrelser (typisk over DN200) festes ventiler på paller med strekkfilm og fuktsperre. All pakking oppfyller internasjonale fraktstandarder.
