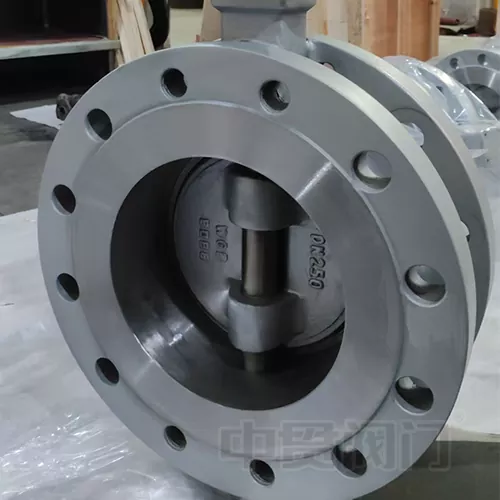

Hva er en sommerfuglventil?

A Sommerfuglventiler en ofte brukt rørledning for å formidle væsker i industrielle applikasjoner. Den har et bredt spekter av bruksområder, for eksempel i kjemisk prosessering, metallurgi, gassgeneratorer, kullgass, naturgass, flytende petroleumsgass og varme/kalde luftsystemer.

Arbeidsprinsippet for en sommerfuglventil innebærer å regulere strømmen av væskemedium gjennom en sommerfuglplate. Sommerfuglplaten er plassert vertikalt i rørledningen. Den er skiveformet og roterer rundt en akse i ventillegemet. Ved å betjene ventilstammen, kan avbøyningsvinkelen til sommerfuglplaten justeres for å kontrollere strømningshastigheten til væskemediet.

Det er mange forskjellige typer avSommerfuglventilS, for eksempel konsentriske sommerfuglventiler, sommerfuglventiler, dobbeltskyre sommerfuglventiler og trippel-offset sommerfuglventiler. Karakteristikken for en konsentrisk sommerfuglventil er at ventilstammeaksen, midten av den sirkulære sommerfuglplaten og ventilkroppssenteret er alle på samme punkt. Denne typen sommerfuglventil har en enkel struktur og er enkel å produsere. Ulempen er imidlertid at sommerfuglplaten konstant er i friksjon med ventilsetet, noe som fører til rask slitasje. Enkeltskyen sommerfuglventilen adresserer dette problemet. Den skiller ventilstammeaksen fra sommerfuglplatesenteret, og lindrer kompresjonen mellom sommerfuglplaten og ventilsetet. Ved å motregne ventilstamsenteret fra både sommerfuglplatesenteret og ventilkroppssenteret, får vi en dobbelt offset sommerfuglventil. Denne strukturen reduserer effektivt friksjonen mellom sommerfuglplaten og ventilsetet, og minimerer slitasje og forlenger ventilens levetid betydelig. Imidlertid har sommerfuglventiler med dobbelt offset også ulemper når de håndterer væskemedier med høy temperatur. Hvis høye temperaturbestandige harde tetninger brukes, er mediet utsatt for lekkasje. På den annen side, hvis myke tetninger brukes, tåler de ikke høye temperaturer. For å løse dette problemet, trippel-offsetSommerfuglventilble utviklet. Den tredje forskyvningen skiller aksen til den koniske sommerfuglplatens tetningsflate fra aksen til den sylindriske ventillegemet, og transformerer sommerfuglplatens tetningstverrsnitt fra sirkulær til elliptisk. Dette endrer den opprinnelige posisjonsforseglingen til en momentforsegling, og oppnår tetning gjennom kontakttrykket til ventilsetet.
