Konsentrisk og eksentrisk: Struktur, anvendelse og valgguide

DeSommerfuglventilVanligvis delt inn i disse to generelle typene, blir konsentrisk forseglet av gummien, i henhold til gummitypen kan den være egnet for mange stoffer, som vann, eller noe kjemisk. Men den brukes vanligvis i under PN 16. Eksentrisk sommerfuglventil inkluderer dobbelt eller trippel eksentrisk/forskyvning, platen oppnår en "kamlignende rotasjon" under åpning og lukking, og eliminerer friksjonell slitasje fullstendig. Tar trippel forskyvningsstrukturen som et eksempel, danner ventilstammeaksen en sammensatt vinkel med tetningsoverflaten, og sikrer null lekkasje selv under høye temperaturer og høye trykkforhold.

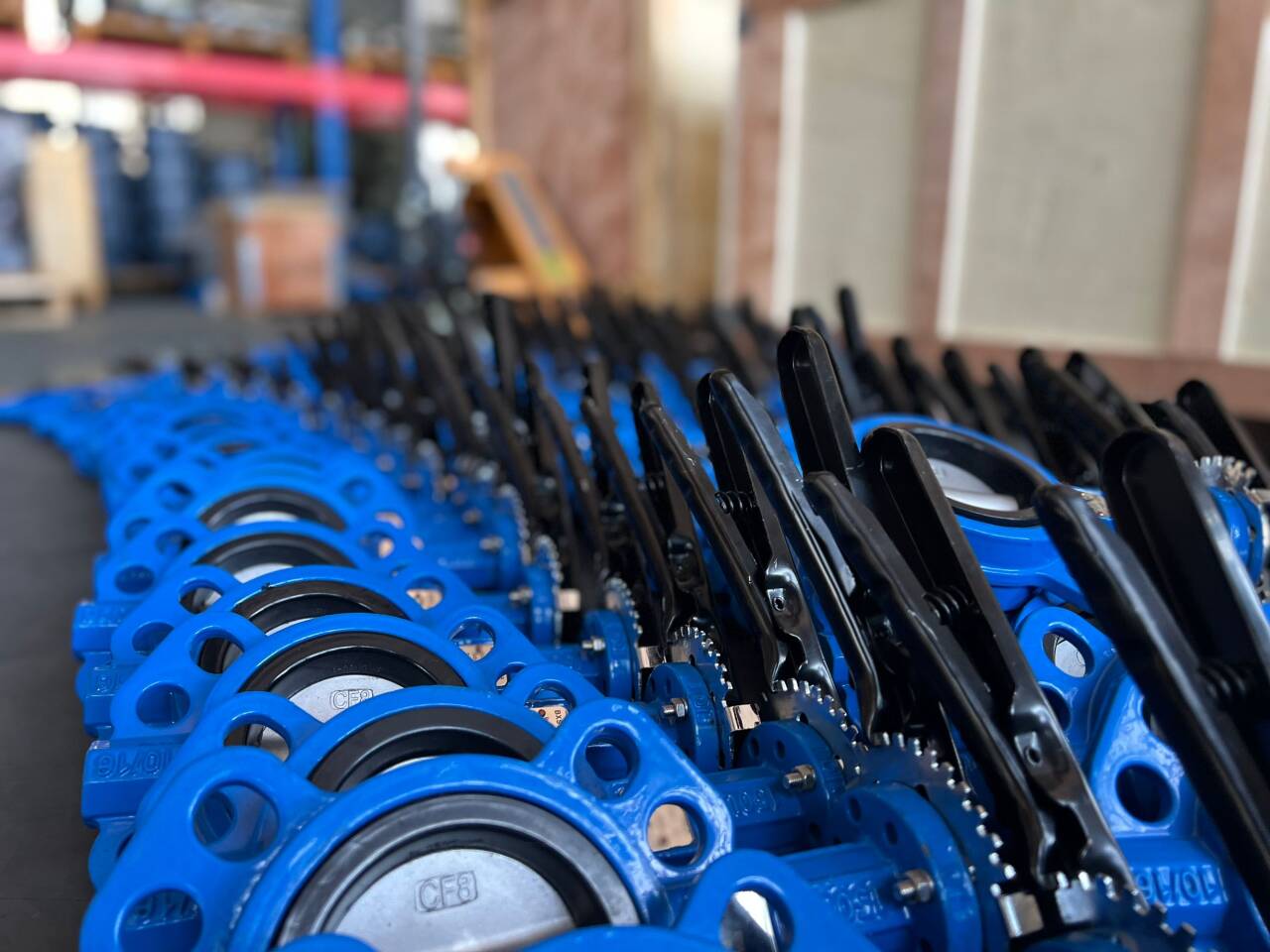

Så i henhold til arbeidstrykket og temp. Det konsentriske som er mye brukt i kommunale vannplanter og bygger HVAC -systemer under lavt trykk (≤1,6 MPa) og omgivelsestemperaturforhold, de tilbyr betydelige kostnadsfordeler og dominerer over 80% av grunnmarkedet.

Dobbeltskyten, som bruker gummitetninger, er godt egnet for å håndtere etsende medier, noe som gjør det til en standard i den kjemiske industrien. Og den triple-offset metall-setede varianten skyver ytelsen til de ekstreme, temperaturene opp til 550 ° C, og er uunnværlig i applikasjoner som kraftverksdampsystemer og LNG-lagring og transport.

Bransjeeksperter anbefaler: For budsjettbegrensede, standardbetingelser,konsentriske ventilerer førstevalget. For applikasjoner som involverer partikulære medier, trykkstøt, eller de som krever 10 års vedlikeholdsfri drift, selv om eksentriske ventiler har en startkostnad 30% –50% høyere, kan deres tre ganger lengre levetid og nesten null svikt redusere livssykluftkostnadene med 42% (beregnet basert på ISO 5208). Foreløpig blir 316L rustfritt stålventilkropp kombinert med flerlags metallforsegling i tre-eccentriske sommerfuglventiler den foretrukne løsningen i high-end sektorer som raffinering og kjernekraft.
