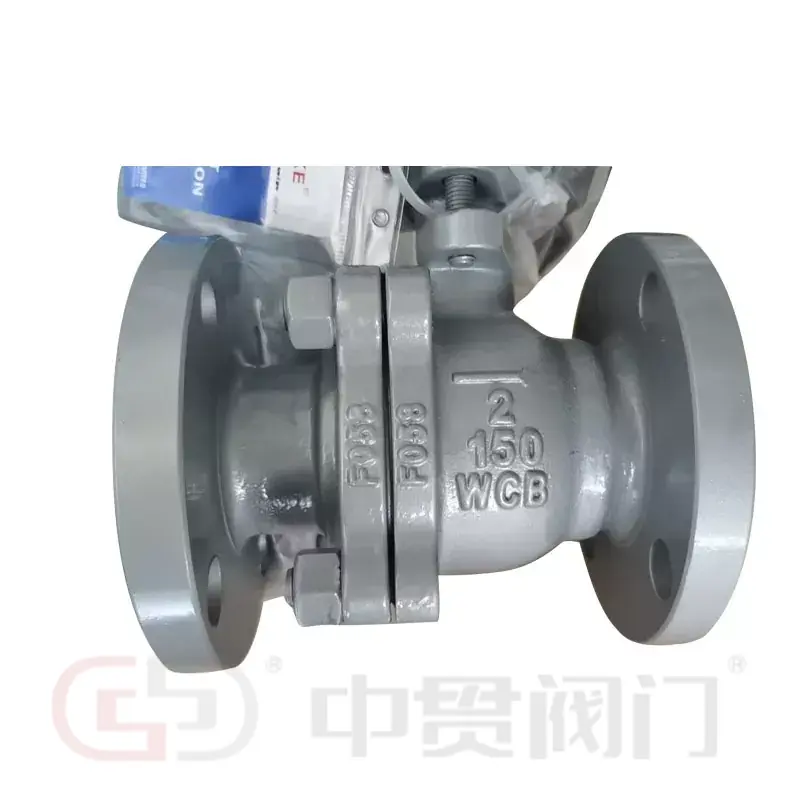

Ventilen bruker WCB karbonstål for sitt hovedtrykkholdige hus. Dette materialet brukes ofte til industrielle vann-, olje- og damptjenester der karbonstål er kompatibelt med driftsmediet. Zhongguan lister også opp LCB og WCC som alternative kroppsmaterialer, slik at materialvalg gjenspeiler driftstemperatur, mekaniske krav og prosjektspesifikasjoner.
Viktige konstruksjonsdetaljer inkluderer:
ASTM A216 WCB støpt karbonstål for de viktigste trykkholdige komponentene.
Kulen beveger seg litt under differensialtrykk, og presser mot nedstrømssetet for å etablere avstengningstetningen.
PTFE, R-PTFE, PEEK og PPL er listede alternativer for ulike tetnings- og driftskrav.
SS304, SS316 og 13Cr er tilgjengelige alternativer.
Hoveddelen og sekundærdelen er forbundet med bolter, noe som gir tilgang til interne komponenter under vedlikehold.
Kombinasjonen av et karbonstålhus og utvalgte innvendige materialer gjør WCB flytende kuleventil med flensforbindelse egnet for kompatible industrielle medier der pålitelig avstengning og praktisk vedlikehold er nødvendig.
Flensende ender gir en boltet forbindelse til matchende rørledningsflenser. Zhongguan lister opp RF, FF og RTJ tetningsflater for å imøtekomme forskjellige rørspesifikasjoner. Disse konfigurasjonene støtter installasjonsplanlegging på tvers av industriprosjekter, forutsatt at ventilflensdimensjonene, trykkklassen og fronten samsvarer med det tilkoblede utstyret.
De oppførte størrelsene og trykkområdene dekker flere rørledningskonfigurasjoner. Klasseklassifiseringer og PN-klassifiseringer tilhører forskjellige betegnelsessystemer og bør ikke behandles som direkte utskiftbare uten å sjekke gjeldende standard og designbetingelser.
Materialkompatibilitet og trykk-temperaturgrenser avgjør om en ventil er egnet for en bestemt tjeneste. WCB karbonstål er generelt egnet for kompatible vann-, olje- og dampapplikasjoner, mens setematerialet påvirker tetningsytelsen under de valgte driftsforholdene.
Typiske bruksområder inkluderer:
På-av-isolasjon i kompatibel olje- og gasstjeneste, underlagt spesifiserte trykk-, temperatur- og mediekrav.
Isolering av kompatible prosessvæsker. Etsende medier krever nøye vurdering av kompatibilitet med kropp, kule, stamme og sete.
Vann- og damprør hvor de valgte ventilmaterialene og trykk-temperaturklassifiseringene oppfyller systemkravene.
Rørledningsisolering i industrielle vannsystemer, med materialvalg basert på vannkjemi og driftsforhold.
Gjentatt åpning og lukking i kompatible prosesslinjer, med driftsfrekvens og vedlikeholdskrav vurdert under valg.
Den medfølgende produktinformasjonen gir en maksimal temperatur på425°Cfor den beskrevne ventilen, men dette tallet skal ikke tolkes som tillatt temperatur ved hver trykkklassifisering eller for hvert setemateriale. PTFE, R-PTFE, PEEK og PPL har forskjellige temperatur- og serviceegenskaper. Den endelige tillatte driftskonvolutten avhenger av den komplette ventilkonfigurasjonen.
Den flytende kulemekanismen er avhengig av differensialtrykk for å skyve ballen mot nedstrømssetet. Denne kontakten er med på å danne avstengningstetningen, mens det valgte setematerialet bestemmer dets egnethet for medium og driftstemperatur.
Den todelte boltede kroppen gir tilgang til interne komponenter for vedlikehold. Avhengig av konstruksjons- og vedlikeholdsprosedyren, kan karosseriet åpnes for å inspisere eller erstatte deler som kan repareres uten å demontere hele rørledningen. Isolering, trykkavlastning og sikker håndtering er fortsatt nødvendig før vedlikehold.
Ytterligere design- og anskaffelseshensyn inkluderer:
En stilkdesign mot utblåsning er oppført for å forhindre utstøting av stammen under unormale trykkforhold.
En høyplattformkonfigurasjon som er kompatibel med ISO 5211-montering er tilgjengelig for pneumatisk eller elektrisk aktuatorinstallasjon.
Et låsehåndtak kan spesifiseres for å forhindre utilsiktet manuell betjening.
Flensfront, boring, trykkklasse, side-til-face-dimensjoner og aktuatorgrensesnitt må samsvare med prosjektets rør- og kontrollkrav.
Brannsikker og antistatisk ytelse er ikke etablert av de medfølgende spesifikasjonene. API 6D og ASME B16.34 er oppført som designstandarder, og API 598 er oppført som teststandard; disse referansene alene bekrefter ikke brannsikker sertifisering eller antistatisk konstruksjon.
For prosjekter som krever ekstra sikkerhetsfunksjoner, trenger følgende punkter spesifikk teknisk dokumentasjon:
Brannsikker ytelse:Bekreft gjeldende brannteststandard og tilhørende testrapport eller sertifisering.
Antistatisk konstruksjon:Kontroller om en antistatisk enhet er integrert og om ytelsen er testet.
Trykk- og lekkasjetesting:Bekreft gjeldende testprosedyre, trykk, akseptkriterier og inspeksjonsprotokoller.
Materialsporbarhet:Identifiser spesifisert kropp, kule, stamme og setemateriale i ordredokumentasjonen.
Driftsgrenser:Etabler tillatt trykk og temperatur for valgt størrelse, trykkklasse og setekombinasjon.
Disse kontrollene er spesielt relevante for hydrokarbonservice, høytemperaturrør og installasjoner med definerte sikkerhetskrav.
Zhongguan driver ventilproduksjonsbaser i Tianjin, etablert i 2016, og Oubei, Yongjia, Wenzhou, hvorZhejiang Zhongguan Valve Manufacture Co., Ltd.ble grunnlagt i 2019. Selskapet har mer enn 19 års erfaring i ventilindustrien.
Produksjonsutstyr inkluderer ventiltrykktestingsmaskiner, ventilseteinstallasjonsutstyr, akselhylsetilpasningsutstyr og merkemaskiner. Zhongguan har ISO-sertifikater for sine ventilprodukter og tilbyr WRAS-sertifiserte seter for aktuelle sommerfuglventiler. Gjennomgå vårsertifikaterogsamarbeidssakerfor flere detaljer.
ForWCB flytende kuleventil med flenstilkobling, utvalgsdetaljer inkluderer WCB-, LCB- eller WCC-kroppsmateriale, størrelsesområde DN15–DN600, trykkklasse, RF/FF/RTJ-flensbelegg og setemateriale. Relaterte alternativer i sammekuleventilfamilie er også tilgjengelig. Zhongguan samarbeider også med ingeniørselskaper og forhandlere i Vietnam, Malaysia og Singapore.
WCB er et støpt karbonstålmateriale som brukes i mange industrielle rørapplikasjoner. Den medfølgende informasjonen viser en maksimal temperatur på 425°C for denne ventilen, men den tillatte driftstemperaturen må vurderes sammen med trykk, setemateriale og den komplette ventilkonfigurasjonen.
Egnethet avhenger av den kjemiske sammensetningen, konsentrasjonen, temperaturen og kompatibiliteten til kroppen og indre materialer. Kule- eller spindelalternativer i rustfritt stål fastslår ikke i seg selv at hele ventilen er egnet for et korrosivt medium.
Oppgi nominell diameter, trykkklasse, flensfront, driftsmedium, trykk- og temperaturforhold, setepreferanser og manuelle eller automatiserte driftskrav. Eventuelle brannsikre, antistatiske eller prosjektspesifikke testkrav bør også oppgis.
