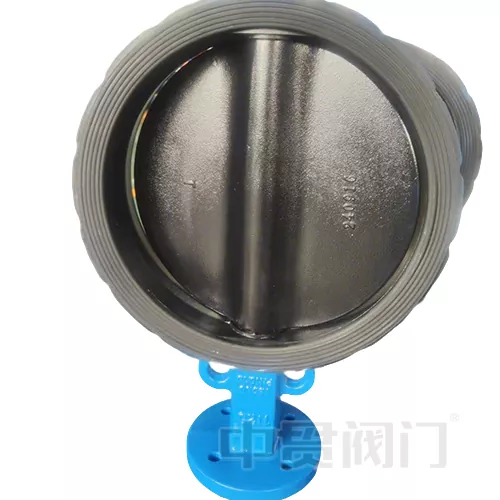

EN593 Design Standard Butterfly Valve

Som en viktig spesifikasjon innen industrielle ventiler i Europa, gir EN593 -designstandarden et systematisk rammeverk for design, produksjon og testing av metall sommerfuglventiler. Denne artikkelen vil dypt analysere kjernekravene til standarden og utforske de tekniske fordelene med sommerfuglventiler som oppfyller denne standarden (EN 593 Design Standard Butterfly Valve) i industrielle scenarier.

Kjernespesifikasjoner for EN593 -standarden

EN593 ble utviklet av European Committee for Standardization (CEN) og er anvendelig for utforming av metall sommerfuglventiler i flensede eller rumpe-sveisede rørledningssystemer, som dekker isolasjon, regulering og kontrollfunksjoner. Dets tekniske høydepunkter inkluderer:

Trykk- og størrelsesområde:

1. Nominelt trykk (PN): 2,5 til 40 bar; Amerikansk standardkarakter (klasse): 150 til 300;

2. Nominell diameter (DN): DN20 til DN2400, med en maksimal støtte på 2,4 meter diameter design (DN2400);

3. Spesielle applikasjoner (for eksempel prosesskontroll) krever referanse til EN1349 og EN60534-2-1 Tilleggsstandarder.

Materiale og strukturelle krav:

1. Ventilkroppen må være laget av korrosjonsresistent metall (for eksempel karbonstål, rustfritt stål eller dupleksstål) og møte EN 10204 materialsertifisering;

2. Ventilstammen og sommerfuglplaten må ha vridningsstyrke, og ventilsetetetningen må tilpasses myke tetninger (EPDM/FKM) eller metall-til-metall harde tetninger;

3. Følger flensforbindelsesdimensjonene strengt tatt EN 558 -standarden for å sikre global utskiftbarhet.

Prestasjonstestspesifikasjoner:

1. Tetningstest: I henhold til ISO 5208 standard oppnås null lekkasje ved 1,1 ganger det nominelle trykket;

2. Verifisering av driftsmoment: Etter at aktuatoren er installert, må den passere 1000 åpnings- og lukkesyklusprøver, og dreiemomentsvingningene eran på 5%;

3. Trykkstyrkeprøve: Ventilkroppen må tåle en hydrostatisk trykkprøve på 1,5 ganger PN -trykket i 3 minutter uten deformasjon

OUREN593 DESIGN STANDARD Butterfly Valve Følg strengt denne standarden, hvis du trenger å bekrefte annen standard, kan du bare kontakte oss.

Tekniske fordeler

Tekniske fordeler:

Sommerfuglventilen som er i samsvar med EN593 -standarden (EN593 Design Standard Butterfly Valve) fungerer bra i følgende scenarier:

Tilpasningsevne til tøffe medier:

1. Ved å optimalisere sommerfuglplateoverflaten med halar, PTFE eller metallbelegg, tåler den sterk syre, høye temperaturdamp og slipende granulære medier13;

2. For eksempel tåler DN1600 -ventilen H2S -korrosjon ved 150 ℃ og PN16 -forhold i lang tid i svovelgjenvinningssystemet til en petrokjemisk anlegg.

Høy effektivitetsforseglingsdesign:

1. Den toveis tetningsstrukturen (dobbel eksentrisk eller trippel eksentrisk) reduserer friksjonen for åpning og lukking og forlenger ventilsetets levetid;

2. Lekkasjivået på det myke tetningsventilsetet når klasse VI (boble-nivå tetning), og den harde tetningen oppfyller brannsikkerhetsstandarden (API 607).

Intelligent oppgraderingspotensial

1. Det standardiserte ISO5211 Square Shaft-grensesnittet (F05-F25) støtter den raske integrasjonen av elektriske/pneumatiske aktuatorer;

2. Kombinert med det industrielle Internet of Things (IIOT) kan ventilmomentet, temperaturen og lekkasjevarseldataene overvåkes i sanntid.
