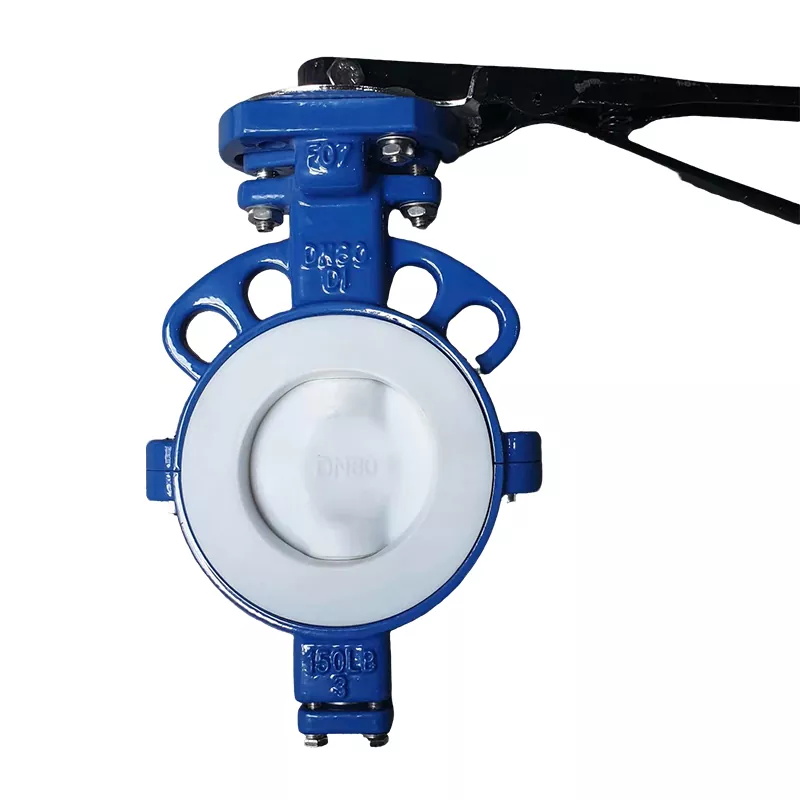

Delt kropp Helt PTFE-fôret spjeldventil

Den splittede PTFE-forede sommerfuglventilen fra Zhongguan Valve er en førsteklasses, høyytelses væskekontrollløsning utviklet spesielt for verdens mest utfordrende industrielle miljøer. Ved å kombinere avansert strukturell innovasjon med elitematerialvitenskap, har denne flaggskipsventilen en førsteklasses polytetrafluoretylen (PTFE) foring av høy tetthet som gir et ugjennomtrengelig skjold mot ekstrem kjemisk korrosjon, slitasje og termisk ustabilitet.

Kompromissløs full korrosjonsbeskyttelse

Ventilhuset innvendig og utvendig, sammen med skivekjernen, er fullstendig innkapslet med kraftig polytetrafluoretylen (PTFE). Dette skaper en ugjennomtrengelig, ikke-reaktiv barriere mot sterke syrer, konsentrerte alkalier, klor og svært reaktive organiske løsningsmidler. Den ultralave friksjonskoeffisienten til PTFE minimerer driftsmomentkrav, forhindrer opphopning av media og reduserer slitende erosjon fra suspenderte partikler.

Den tekniske fordelen med Split-body Design

Ventilen har et unikt avtakbart øvre/nedre eller venstre/høyre delt ventilhus, sikkert fastklemt med høystrekkfaste flensbolter.

• In-line vedlikehold uten demontering: Denne delte strukturen lar vedlikeholdsteam inspisere, servicere eller erstatte interne slitasjekomponenter (som PTFE-ventilsetet og innkapslet skive) uten å demontere det strukturelle rørledningssystemet fullstendig. Det er bare å løsne boltene på ventilhuset for å skille ventilhuset.

• Minimert nedetid og arbeidskostnader: Det forenkler vedlikehold på trange steder, reduserer arbeidskostnadene og forbedrer systemets driftseffektivitet betydelig.

• Sømløs ettermontering av rørledninger: Den delte konfigurasjonen forenkler å legge til eller bytte ventiler i eksisterende rørledningsinfrastruktur under tekniske tekniske renoveringer.




Tekniske spesifikasjoner og materialstandarder

Parameter	Spesifikasjonsdetaljer
Merke / produsent	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Nominelt diameterområde	DN40 til DN1600 (Større tilpassede modeller opptil DN2400 tilgjengelig på forespørsel)
Trykkvurdering	PN6 / PN10 / PN16 / Klasse 150
Kroppsdesign	Todelt delt kropp (øvre/nedre eller venstre/høyre delt justering)
Fôr og setemateriale	Premium Virgin PTFE / PFA / Høytemperatur FEP
Materiale på grunnkroppen	Duktilt jern (GGG40/50), karbonstål (WCB), rustfritt stål (CF8, CF8M)
Diskkonfigurasjon	PTFE/PFA fullstendig innkapslet skive, SS316, Hastelloy, dupleks stålkjerne
Tilkobling Standard	Wafer, Lug, U-Section, Flensed Ends (Fullt kompatibel med ASME, DIN, JIS, BS)
Aktuatorkompatibilitet	Manuell Anglo-spak, snekkegirkasse, pneumatisk aktuator, elektrisk aktuator

Mål applikasjonsfelt

Våre splittede PTFE-forede spjeldventiler fungerer som sikkerhetskritiske komponenter for presis struping og absolutt isolasjon på tvers av forskjellige høyrenhet og farlige prosesslinjer:

• Kjemisk og petrokjemisk prosessering: Pålitelig håndtering av konsentrert svovelsyre, saltsyre, kaustisk soda og svært flyktige kjemiske reagenser samtidig som absolutt prosesssikkerhet sikres.

• Farmasøytisk og bioteknologisk produksjon: Overensstemmende, inerte og ikke-kontaminerende overflatedesign som opprettholder sterile forhold og trygt tåler aggressive Clean-In-Place (CIP) og Sterilize-In-Place (SIP) kjemiske behandlinger.

• Mat- og drikkeproduksjon: Smaksnøytrale, giftfrie PTFE-fôrkomponenter som forhindrer batchforurensning og overholder strenge sanitære standarder.

• Industriell vannbehandling og avsalting: Svært stabil kontroll over sure eller alkaliske vannstrømmer, kjemiske doseringslinjer og brakkvannsgjenvinningsnettverk med høy saltholdighet.




Tilpassede OEM/ODM-tjenester og kvalitetsoverholdelse

Hos Zhongguan Valve forstår vi at unike arbeidsforhold krever skreddersydde løsninger. Vi tilbyr omfattende, profesjonelle OEM- og ODM-tilpasningstjenester for å oppfylle målrettede tekniske spesifikasjoner:

• Materialkonfigurasjon: Egendefinerte alternativer for spesiallegerte skivekjerner (som Hastelloy eller Monel for elitekjemisk prosessering) eller spesialtilpassede ultrarene PFA-foringer for væsker av halvlederkvalitet.

• Dimensjon og aktiveringstilpasning: Tilpassede toppflenskonfigurasjoner i henhold til ISO 5211 for sømløs, direkte integrasjon med dine eksisterende automatiserte pneumatiske eller elektriske aktuatorer.

• Privat merking og merkevarebygging: Laser-etsede navneskilt, tilpassede fargebelegg og proprietær støpemerke skreddersydd for internasjonale ventildistributører.

Streng kvalitetssikring

Hver eneste helforede ventil gjennomgår streng produksjonsinspeksjon før den forlater fabrikkgulvet. Dette inkluderer en høyspenningsgnisttest for å sikre null mikroporøsitet eller nålehull i PTFE-forlaget, etterfulgt av standard hydrostatisk skall- og setetrykktesting. Våre produksjonsprosesser er fullt sertifisert i henhold til ISO 9001, CE-direktivet og API-standarder, noe som gir internasjonale anskaffelsesledere fullstendig feltpålitelighet.

Eksporter emballasje, frakt og ettersalgslogistikk

Eksport-standard beskyttende emballasje

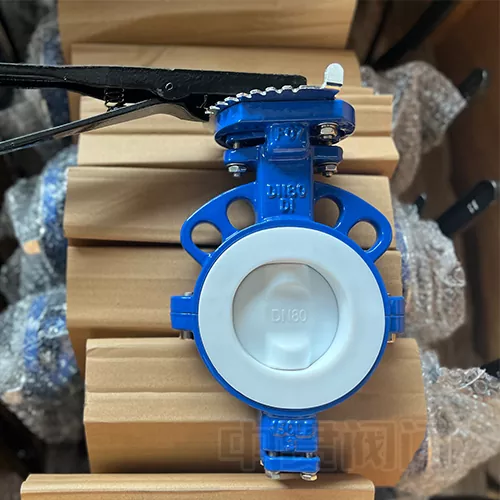

For å forhindre transportskader, friksjonsskader eller forurensning av den indre PTFE-foringen, er alle ventiler utstyrt med beskyttende plastendekapsler, vakuumpakket og sikkert forankret i kraftige, IPPC-sertifiserte gassfrie, sjødyktige trekasser. Nærhet til store maritime havner (Ningbo og Shanghai) sikrer rask, forutsigbar frakttransport over alle hav-, luft- og jernbanefraktkanaler.

Omfattende ettersalgsstøtte

• 18-måneders garanti: Bakside i full kvalitet som dekker alle mekaniske og tetningskomponenter under normale driftsforhold fra forsendelsesdatoen.

• 24/7 teknisk respons: Vårt profesjonelle applikasjonsteam svarer innen 24 timer for å hjelpe internasjonale kunder med installasjonsretningslinjer, dreiemomentberegninger og automatisert aktuatorkalibrering.

• Tilgjengelighet av reservedeler for livssyklus: Originale erstatningstetninger, PTFE-seter og stammer holdes permanent på lager for å garantere rask global forsendelse og minimere driftsavbrudd hos kunden.

Send forespørsel

Klar til å oppgradere systemets korrosjonsforsvar?Kontakt vårsalgsingeniører i dag for konkurransedyktige priser, tilpassede materialkonfigurasjoner eller tekniske katalogforespørsler.
