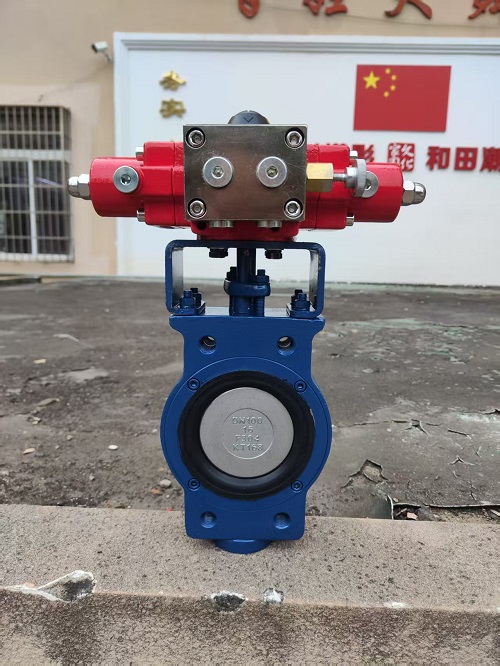

Materialkonstruksjonen og konstruksjonsparametrene til Semi Lug WCB CF8 eksentrisk sommerfuglventil er bygget i henhold til stive fabrikkstandarder for å tåle høye strømningshastigheter, slipende medier og differensialtrykk.
Støpt stålkonstruksjon gir høy strukturell integritet, strekkstyrke og slagfasthet for tunge rørledningspåkjenninger.
Investeringsstøpt 304 rustfritt stålskive med presisjonspolerte kontaktflater for å motstå korrosjon, mediaerosjon og nedbrytning av setet.
Konfigurerbare elastomere setealternativer (EPDM, NBR, PTFE) gir elastisk deformasjon for repeterbar nulllekkasjeavstengning under ANSI klasse VI-standarder.
Fullt integrert fluid-power-operatør som gir raske responstider, presis modulering og pålitelig utgang med høyt dreiemoment for automatiserte kontrollsløyfer.
En konsentrisk sommerfuglventil har en stamme som går direkte gjennom midten av skiven og setet, noe som resulterer i kontinuerlig gummi-til-metall-gnidning under hele 90-graders bevegelsen. I motsetning til dette, posisjonerer den doble forskyvningen av Semi Lug WCB CF8 eksentrisk butterfly ventil spindelaksen forskjøvet fra både setetetningssenteret og rørets senterlinje. Når platen åpnes, kammes platen umiddelbart vekk fra seteoverflaten, noe som minimerer friksjonen, reduserer driftsmomentet, unngår deformasjon av setet og forlenger komponentens levetid betydelig.
En standard waferventil glir mellom to flenser ved hjelp av gjennomgående bolter med nulljusteringsstøtte under vedlikehold. En hel ventil har boltehull som strekker seg over hele omkretsen, noe som muliggjør full blindveisisolasjon. Den semi-lugde kroppsdesignen kombinerer tappet knasthull med åpne boltføringer. Denne semi-lug-arkitekturen tillater sikker gjennombolting for lavere kroppsvekt og raskere justering samtidig som ventilen holdes støttet på den ene siden under delvis nedstrøms demontering av rørledningen, noe som letter vedlikeholdsarbeidet uten å fjerne hele monteringen.
WCB karbonstål gir utmerket mekanisk styrke og trykkdemping for nøytrale, ikke-korrosive eller mildt aggressive industrielle medier, varmt vann, damp og hydrokarboner. CF8 rustfritt stål (304) inneholder 18 % krom og 8 % nikkel, noe som gjør det svært motstandsdyktig mot kjemisk angrep, oksidasjon, organiske væsker og fuktighet. Ved å kombinere en WCB ytre kropp med en CF8 fuktet skive optimaliseres kostnadseffektiviteten samtidig som det sikres høy korrosjonsmotstand i strømningsbanen.
Mens full-lug ventiler foretrekkes for ekte end-of-line blindvei-service under fullt arbeidstrykk, kan semi-lug-designen støtte vedlikehold av rørledningen når den er boltet til oppstrømsflensen. For permanente blindveisapplikasjoner som krever fullstendig nedstrøms flensfjerning ved maksimalt trykk, ta kontakt med vårt tekniske ingeniørteam under forhåndssalg for å bekrefte linjetrykkklassifisering og spesifikke boltekonfigurasjoner.
Den doble forskyvningsmekanismen og den hydrauliske kontrollen passer til spesifikke prosessmiljøer som krever rask, automatisert isolasjon og null lekkasje:
Håndterer inntak av råvann, kloakkbehandlingsslam og kjemiske doseringslinjer. CF8-skiven i rustfritt stål motstår lokalisert gropdannelse fra biologiske og kjemiske elementer, mens det elastiske setet forhindrer tilbakestrømningslekkasjer.
Integrert i drivstofflagringsterminaler, overføringspumper og hydrokarbonrørledninger. Den hydrauliske aktuatoren gir raske turresponser under høyt differansetrykk.
Gir kjemisk motstand mot milde syrer, kaustiske vaskemidler og industrielle løsemidler ved bruk av PTFE-sittende konfigurasjoner.
Utplassert i kjølevannskretser, lavtrykksdampisolering og hjelpesystemer for kjeletilførsel. Den doble offset-kinematikken forhindrer termisk binding under raske temperaturoverganger.
Brukes i store kjølevannssystemer, papirmasselinjer og forsyningsrør for mat/farmasøytiske forsyninger som krever automatisert hydraulisk drift.
Zhejiang Zhongguan Valve Manufacture Co., Ltd. driver komplett internt maskinerings-, monterings- og trykktestingsutstyr. Hver enhet gjennomgår streng hydrostatisk skall- og setetrykktesting ved bruk av pressemaskiner før forsendelse.
Vårt tekniske team bistår ingeniørentreprenører og lagerdistributører med:
Kontrollerer væskekompatibilitet og dynamisk valg av setemateriale (EPDM, NBR, PTFE).
Dreiemomentberegninger for nøyaktig sammenkobling av hydraulisk aktivering.
Flensdimensjonal tilpasning (PN10, PN16, ANSI-klasser).
Ikke-stigende og stigende spindeldetaljbekreftelser for tilstøtende ventiler (port, sjekke, sommerfugl).
Støttet av nordlige støpejernsforsyningskjeder og sørlige støpestålproduksjonsbaser i Wenzhou, leverer Zhongguan lagerførere og prosjektentreprenører over hele Sørøst-Asia (Vietnam, Malaysia, Singapore) og over hele verden. Alle produktene har ISO-sertifiseringer, tilgjengelige WRAS-sertifiserte setealternativer og en omfattende 1-års kvalitetsgaranti med gratis erstatning for produksjonsfeil. Gjennomgå vårsertifikaterogsamarbeidssakerfor flere detaljer.
Kontakt vårt salgsteam for å be om fulldimensjonale P&ID-tegninger, trykktestingsdokumentasjon eller tilpassede volumtilbud for Semi Lug WCB CF8 eksentrisk sommerfuglventil. Utforsk relatertesommerfuglventilalternativer somMarine Semi Lug Type Butterfly Ventilog denSpjeldventil av lokktype.
Trekk til flensboltene i et kryssmønster og trinnvis til spesifisert moment. Dette bidrar til å unngå ujevn pakningskompresjon og karosseriforvrengning, spesielt på større DN-størrelser.
EPDM brukes vanligvis til vann og damp, NBR for olje og drivstoff, og PTFE for korrosive medier og høyere temperaturer. Endelig valg bør samsvare med de faktiske medium-, temperatur- og trykkforholdene.
Sjekk for ekstern lekkasje, aktuatorrespons, boltemoment og seteslitasje med jevne mellomrom. Enhver endring i driftsmoment eller tetningsytelse bør inspiseres før fortsatt bruk.
Bekreft nødvendig ventilmoment, slag, kontrollsignal og hydraulisk tilførselstrykk. Aktuatoren skal gi tilstrekkelig dreiemoment med en passende sikkerhetsmargin for det faktiske differansetrykket.
Sjekk flensinnretting, boltemoment, pakningstilstand og om fremmedlegemer er fanget ved setet. Hvis lekkasjen fortsetter, inspiser sete- og skivekontaktområdet før ventilen settes tilbake til service.
