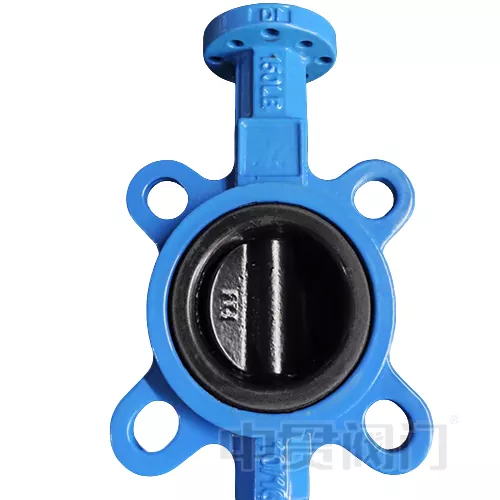

Halar belagt skive sommerfuglventil

Den halarbelagte skivens sommerfuglventil er konstruert for ekstreme kjemiske miljøer, ved bruk av halar (ectfe) belegg på skiveoverflaten for å oppnå overlegen korrosjonsmotstand. Med et servicetemperaturområde på -40 ℃ til 150 ℃ (den spesifikke temp. Bruksområdet trenger også vurdere setematerialene) og tykkelse på 0,5-1,2 mm.

Kjernefunksjonen til halarbelegg

Halar (etylen-klorotrifluoroetylen-kopolymer, ectfe) er en høyytelsesfluoropolymer som dekker overflaten på sommerfuglplaten jevnt gjennom en elektrostatisk sprøytingsprosess for å danne et tett beskyttende lag med en tykkelse på 0,5 ~ 1,2mm. I den halarbelagte skiven sommerfuglventil inkluderer kjernefunksjonene til dette belegget:

1. Kjemisk korrosjonsresistens: Den tåler 98% svovelsyre, 37% saltsyre, sterk alkali (som 50% NaOH) og organiske løsningsmidler (som aceton, xylen), og korrosjonshastigheten er mindre enn 0,01 mm/år;

2. Temperaturmotstand: Langsiktig bruk Temperaturområde -40 ℃ ~ 150 ℃, kortsiktig motstand mot 180 ℃ termisk sjokk;

3. Lav permeabilitet: Molekylstrukturen er tett, og forhindrer at metallsubstratet til sommerfuglplaten korroderer på grunn av middels penetrering;

4. Slitasje motstand og anti-pinne: Overflatfriksjonskoeffisienten er så lav som 0,3, noe som reduserer vedheftet av granulære medier og utvider vedlikeholdssyklusen.

5. Sammenlignet med PTFE- eller PP -belegg, økes den mekaniske styrken til halar med mer enn 50%, spesielt under hyppige åpnings- og lukkeforhold, noe som kan forhindre at belegget sprekker og faller av.

Strukturell optimalisering:

For å tilpasse seg de fysiske egenskapene til halarbelegget, vedtar Ourhalar -belagt skive sommerfuglventil målrettet design:

1. Presisjonsbearbeiding av sommerfuglplate: Basismaterialet er laget av 316L rustfritt stål eller dupleksstål, og overflateuheten er ≤Ra3,2μm ved CNC -sving, noe som gir en jevn vedheftingsgrunnlag for belegget. Kanten av sommerfuglplaten er avrundet for å unngå spenningskonsentrasjon av belegget.

2. Bidireksjonell tetningssystem: Med EPDM eller FKM mykt tetningsventilsete danner det et "stivt-fleksibelt kompositt" tetningsgrensesnitt med halarbelegget, og oppnår toveis null lekkasje ved et trykk på ≤pn16 (i samsvar med ISO 5208-standarden).

3. ISO5211 DRIVE Tilpasning: Toppen av ventilstammen er utstyrt med et firkantet akselgrensesnitt (i samsvar med ISO5211 F05-F10-standarden), som kan installeres direkte med pneumatiske/elektriske aktuatorer, og momentutgangsfeilen er ≤5%.

Gjeldende medier og typiske scenarier

Halar -belagt skive sommerfuglventil er designet for følgende medier:

1. Sterk syre/alkali: for eksempel elektropletterende løsning (som inneholder kromsyre), våt klorgass i klor-alkali-prosess, fosforsyrekonsentrat;

2. Organiske løsningsmidler: petrokjemiske mellomprodukter som benzen, estere, ketoner osv.;

3. Oksidiserende medier: hydrogenperoksyd (konsentrasjon ≤50%), natriumhypoklorittløsning;

4. Væske med høy renhet: CIP/SIP rengjøringsmiddel i legemiddelindustrien, Ultrapure Water Delivery.
