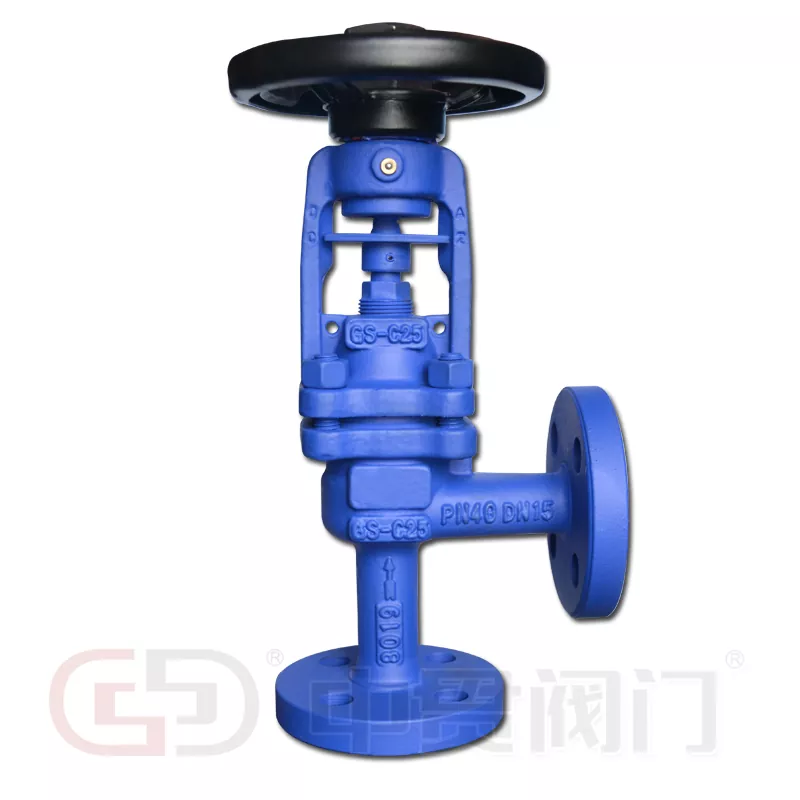

DIN standard belg forseglet vinkelklodeventil

Zhongguan levererDIN standard belg forseglet vinkelklodeventilfor industriell anskaffelse av rørledninger, som kombinerer en 90° vinkelstruktur med metallisk belgstammetetning for damp, termisk olje, varmtvann, prosessgasser og ammoniakksystemer. Ventilen er tilgjengelig i kroppsmaterialer inkludert støpejern, duktilt jern, støpestål og rustfritt stål, med belgalternativer i SS304, SS316, SS316L, SS310S og Hastelloy C. Det spesifiserte størrelsesområdet er DN15–DN400, med trykkklassifiseringer på PN16–0PNC maksimumstemperatur på 60°C40.

Vinkelmønsterdesign for industrielle rør

Det vinkelmønstrede huset omdirigerer strømningen gjennom 90°, og integrerer en retningsendring i ventilstrukturen. Dette arrangementet kan eliminere en separat albue i kompatible røroppsett, redusere antall tilkoblinger og forenkle installasjon i trange rom.

• Kompakt rørledningsruting:Integrerer strømningsretningsendringer på ventilstedet.
• Strømningsregulering:Klodeventilskiven og setet kontrollerer passasjen av prosessmedier.
• Avstengningsytelse:Setestrukturen støtter isolasjon i industrielle væskesystemer.
• Tilgang til vedlikehold:Panseret og stammen gir tilgang til interne driftskomponenter.

Metallisk belgtetningsstruktur

Den metalliske belgen omgir den bevegelige stammen og ekspanderer eller trekker seg sammen under ventildrift. Det skaper en barriere mellom prosessmediet og det ytre miljøet, noe som reduserer avhengigheten av konvensjonell pakking som primær stammeforsegling.

Dobbel tetning med belg og pakning

Tetningsarrangementet kombinerer en metallisk belg med sekundær PTFE- eller grafittpakning.

• Primær forsegling:Belgen begrenser prosessmediumlekkasje langs ventilstammen.
• Sekundær tetning:Pakking gir en ekstra barriere hvis belgen mister integritet.
• Driftsstabilitet:Egnede belgmaterialer og forsvarlig mekanisk designstøttetjeneste i systemer utsatt for høye temperaturer og gjentatt ventildrift.

Denne konfigurasjonen er spesielt relevant for bruk med damp, termisk olje og prosessgass hvor ekstern lekkasjekontroll er viktig.

Materialer og tekniske spesifikasjoner

Materialvalg for ulike driftsforhold

• GG25 og GGG40:Støpejern og duktilt jernalternativer for industrielle vann- og brukssystemer innenfor gjeldende driftsklassifiseringer.
• 1,0619+N (GS-C25):Støpestål for industrielle trykkholdige applikasjoner.
• 1,4308 (CF8) og 1,4408 (CF8M):Alternativer i rustfritt stål for tjenester som krever korrosjonsbestandighet.
• SS316L og SS310S belg:Alternative rustfrie stålkvaliteter for ulike kjemiske og termiske miljøer.
• Hastelloy C-belg:Et legeringsalternativ for krevende bruksområder med etsende medier.
• Stellite hardfacing:Valgfri overflatebehandling av sete og skive for applikasjoner som krever økt motstand mot slitasje.

Media og industrielle applikasjoner

DIN Standard Bellows forseglet vinkelklodeventil er egnet for industrielle systemer som krever retningsbestemte strømningsendringer, kontrollert væskepassasje og redusert spindellekkasje.

• Dampsystemer:Industriell dampdistribusjon og termisk prosessering — se ogsåDIN standard belg forseglet klodeventil.
• Termiske oljekretser:Varmeoverføringssystemer som opererer ved høye temperaturer - denDIN standard klodeventiler et relatert alternativ med rett mønster.
• Vannsirkulasjon:Varmt- og kaldtvannsrørledninger i industrianlegg.
• Prosessgassrørledninger:Gasshåndteringssystemer der stengelforsegling er et sentralt designhensyn.
• Ammoniakkplanter:Prosesssystemer som krever passende materialkompatibilitet.
• Varmeinstallasjoner:Industrielle varmeoverføringsnettverk som bruker damp eller termiske væsker.

Vinkelkroppskonfigurasjonen kombinerer strømningsretningsendringer og ventildrift i én enhet, noe som gjør den nyttig i kompakte røroppsett. For relaterte rørledningskomponenter, seDIN standard tilbakeslagsventil, denDIN standard portventil, ogDIN Standard Y Type Sil.

Nøkkelspesifikasjoner for ventilvalg

DIN Standard Bellows forseglet vinkelklodeventil kan evalueres ved å bruke følgende drifts- og installasjonsparametere:

1. Medium:Damp, termisk olje, vann, ammoniakk eller prosessgass.
2. Driftsforhold:Designtrykk, normal temperatur og maksimal driftstemperatur.
3. Rørledningsdimensjoner:DN-størrelse, tilkoblingstype og installasjonsplass.
4. Materialkrav:Karosseri, panser, belg, sete, skive og emballasjematerialer.
5. Ventil funksjon:Strømningsregulering, isolasjon eller en kombinasjon av begge.
6. Gjeldende standard:Nødvendig DIN-standard, tilkoblingsdimensjoner og inspeksjonskrav.

Zhongguan produksjon og teknisk støtte

Zhejiang Zhongguan Valve Manufacture Co., Ltd.har fokusert på ventilproduksjon og -forsyning i mer enn 19 år, med produksjonsbaser i Tianjin og Wenzhou. Tianjin-basen ble etablert i 2016, etterfulgt av etableringen av Zhejiang-selskapet i Oubei, Yongjia, Wenzhou, i 2019.

Produktutvalget inkluderersommerfuglventiler, kuleventiler, portventiler, tilbakeslagsventiler, fotventiler, siler og kontrollventiler. Produksjonsutstyr inkluderer ventiltrykktestingsmaskiner, ventilseteinstallasjonsutstyr, aksel-hylseinstallasjonsutstyr og ventilmerkingsutstyr.

Teknisk støtte dekker ventilvalg i henhold til driftstemperatur og mediumtype. Produksjonsinspeksjoner inkluderer trykktesting, og selskapet gir ett års garanti med gratis erstatning for bekreftede kvalitetsrelaterte problemer under sine servicevilkår. Du kan også se gjennom vårsertifikaterogsamarbeidssaker.

For industrielle damp-, termisk olje-, vann- og gasssystemerDIN standard vinkeltype belg forseglet globeventilkombinerer et vinkelmønsterhus, metallisk belgstammetetning og flere materialalternativer for industrielle rørledningsapplikasjoner. Utforsk heleDIN standard industriventilrekkevidde for relaterte rørledningskomponenter.

FAQ

Kan ventilen installeres i hvilken som helst retning?

Installasjonen skal følge strømningsretningen som er angitt på ventilhuset. Vinkelhuset har definerte innløps- og utløpsporter, så røroppsettet må samsvare med den tiltenkte strømningsbanen.

Hva er de tidlige tegnene på belgslitasje eller feil?

Ekstern lekkasje rundt spindelområdet, ustabilt nedstrømstrykk eller en merkbar endring i driftsmoment kan indikere belgslitasje. Sekundærpakningen kan gi midlertidig forsegling, men belgen bør inspiseres og erstattes hvis skaden er bekreftet.

Kan ventilen utstyres med aktuator?

Ventilen kan leveres med et monteringsgrensesnitt for kompatible manuelle, pneumatiske eller elektriske aktuatorer. Aktuatorvalget avhenger av momentkrav, slaglengde og driftsforholdene for den spesifikke ventilstørrelsen.

Hva bør sjekkes under flensmontering?

Kontroller flensjustering, pakningstype og tiltrekkingssekvens for bolter. Ujevn boltbelastning kan forvrenge kroppen eller forårsake lekkasje, spesielt på større DN-størrelser og høyere trykkklassifiseringer.

Er erstatningsbelg og setekomponenter tilgjengelige separat?

Erstatningsbelg, sete, skive og pakningskomponenter kan leveres for kompatible ventilmodeller. Den riktige delen avhenger av ventilstørrelsen, trykkklassifiseringen, kroppsmaterialet og belgmaterialet som opprinnelig ble spesifisert.Kontakt ossmed den originale spesifikasjonen for et erstatningstilbud.
