Hva er stumpsveisingen? Hva er forskjellene fra BW til SW, flensede, gjengede forbindelser?

2026-05-12 0 Legg igjen en melding

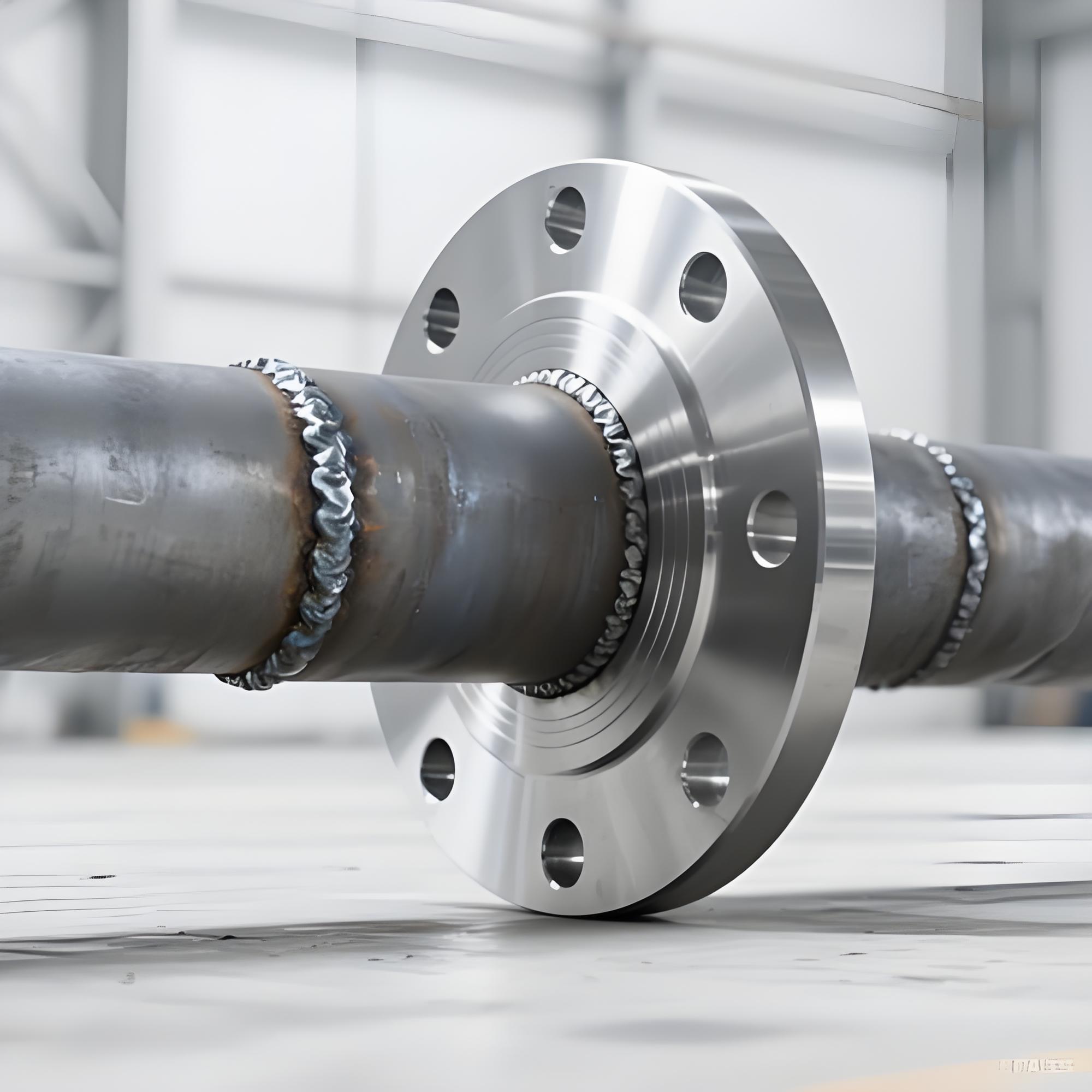

Stumsveising er en sveisemetode hvor endene av to arbeidsstykker plasseres mot hverandre, varmes opp samtidig over hele endeflaten, og trykk er praktisk for å oppnå atombinding mellom de to arbeidsstykkene i fast tilstand, og derfor sammenføyes til ett stykke.

For å hjelpe deg å forstå mer imponerende, er en sammenligning gitt fra mange perspektiver:

1. Forskjell fra "Socket Welding" (vanligvis brukt for smårør)

Sammenligningselement	Rumpsveising	Sokkelsveising
Tilkoblingsmetode	Endene er på linje og sveises direkte	Den ene enden settes inn i den andre og filetsveises på utsiden
Rørstørrelsesområde	Brukes vanligvis for DN50 og høyere	Brukes vanligvis for DN50 og mindre
Sveisetype	Stumsveis, full penetrering	Kilsveis, ikke helt gjennomtrengt
Intern Gap	Ingen trinn, glatt innervegg	Det er et gap som kan akkumulere medier eller forårsake korrosjon
Inspeksjonsmetode	Kan røntgenfotograferes (RT), høy pålitelighet	Vanskelig å røntgenfotografere (RT), mest MT eller PT
Styrkeevne	I stand til å motstå høyere trykk, temperatur og tretthetsbelastninger	Egnet for lavt trykk og statiske forhold

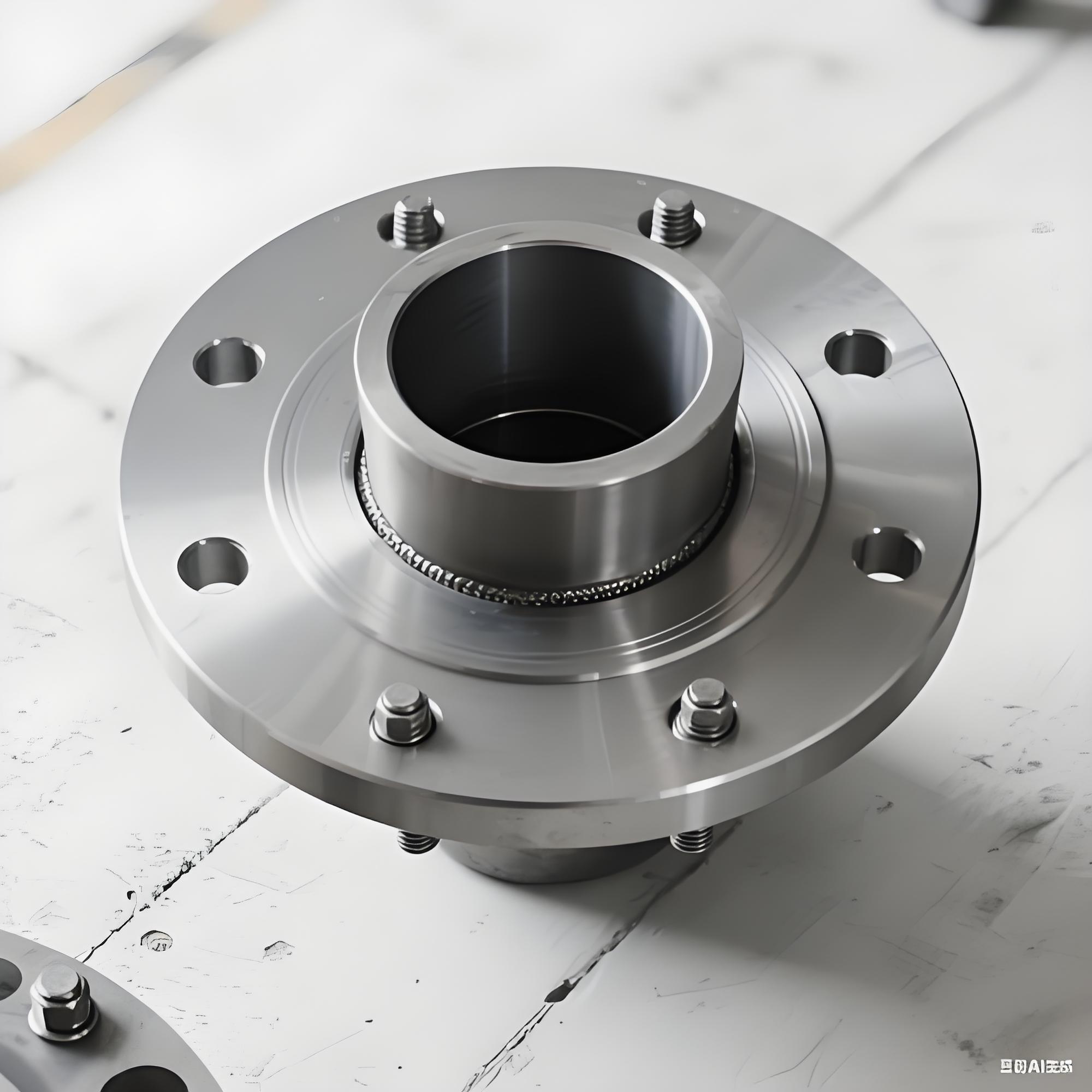

2. Forskjell fra "Flensed Connection" (vanligvis brukt for ventiler og utstyrsgrensesnitt)

Sammenligningselement	Rumpsveising	Tilkobling med flens
Forbindelse Natur	Permanent, ikke-avtakbar	Avtakbar, enkel å vedlikeholde og erstatte
Forseglingspunkt	Ingen pakningstetning; selve sveisen er tetningen	Stoler på pakninger og bolter; potensielle lekkasjepunkter finnes
Servicebetingelser	Høy temperatur, høyt trykk, alvorlig temperatursykling	Konvensjonelle forhold, kan oppgraderes med forskjellige pakningsklassifiseringer
Installasjon og vedlikehold	Krever dyktig sveiser; vanskelig å modifisere etter sveising	Rask montering med bolttiltrekking; praktisk for inspeksjon
Vekt og plass	Kompakt struktur, ingen flenser, sparer plass og materiale	Flenser opptar mer plass, legger til vekt og kostnader
Typiske applikasjoner	Hoveddampledninger, hydrogenledninger, høytemperatur-høytrykksventilforbindelser	Utstyrsgrensesnitt, ventiler eller rørseksjoner som krever regelmessig demontering

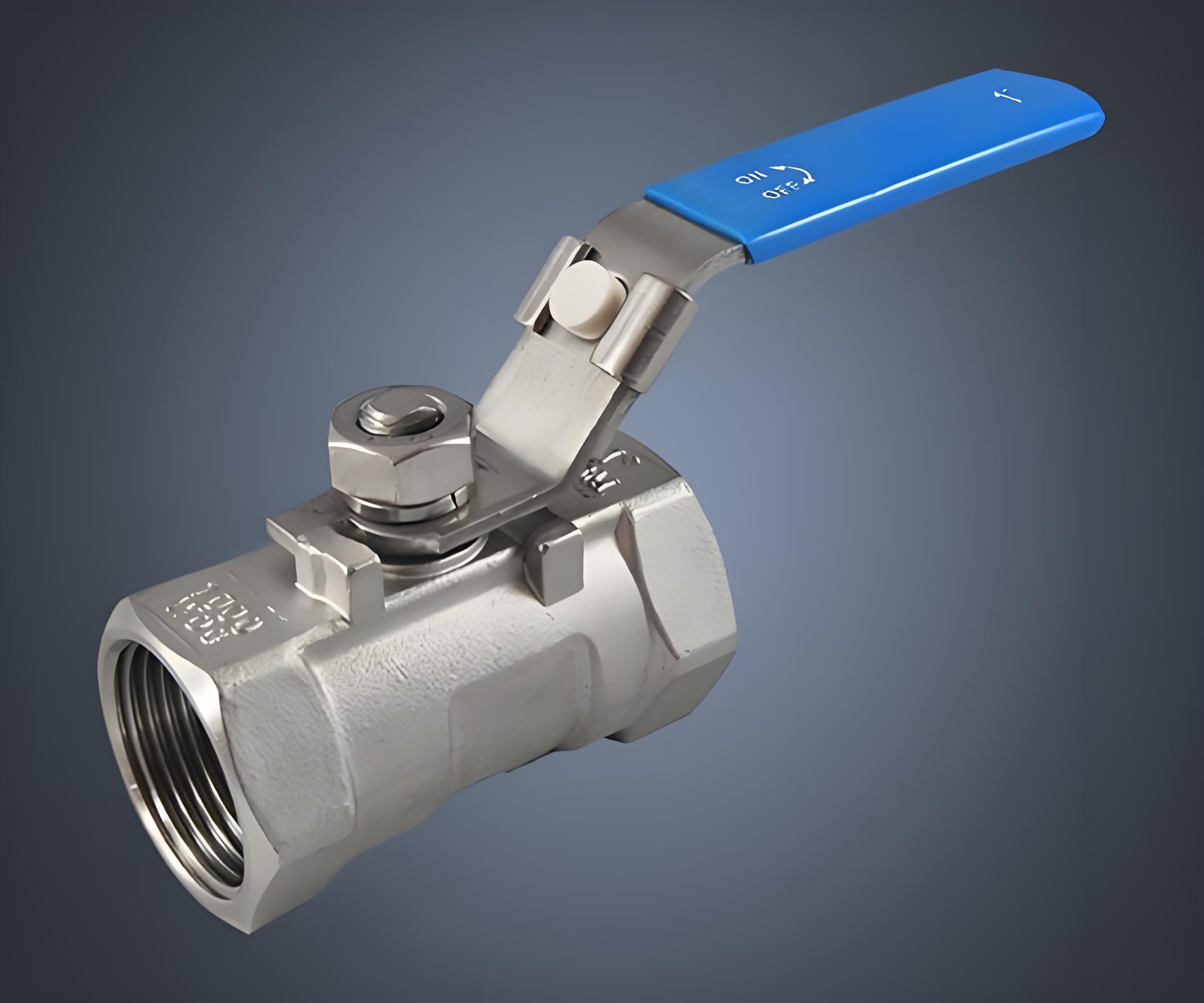

3. Forskjell fra "gjenget tilkobling" (vanligvis brukt for liten boring, lavt trykk)

Sammenligningselement	Rumpsveising	Gjenget tilkobling
Forseglingspålitelighet	Ekstremt høy, ingen lekkasje (hvis sveisen er god)	Lav, er avhengig av tetningsmiddel eller PTFE-tape; kan løsne under vibrasjon
Trykk/temperaturgrense	Kan brukes for ultrahøyt trykk og ultrahøy temperatur	Begrenset til middels/lavt trykk og normal eller moderat temperatur
Tilkoblingsstyrke	Sammensmeltet, styrke nær uedelt metall	Spenningskonsentrasjon ved trådroten
Installasjonsvanskeligheter	Krever sveiseutstyr og dyktig sveiser	Trenger kun håndverktøy; kan raskt monteres på stedet
Lekkasjerisiko	Nesten ingen lekkasje hvis sveisen er forsvarlig	Lekkasje kan oppstå gradvis ved temperatursvingninger eller vibrasjoner

Sammendrag: Når skal du velge "Stumsveising"?·
Rørstørrelse≥ DN50
Service:høy temperatur (f.eks. over 450 °C) eller høyt trykk (f.eks. over 10 MPa)
Null lekkasjerisiko er nødvendig, for eksempel giftige, brannfarlige eller eksplosive medier
Røret må røntgenfotograferes for kontrollerbar sveisekvalitet
Lang levetid, minimalt eller intet vedlikehold forventet (f.eks. hoveddampledninger i kraftverk)

I én setning: Stikksveising er den sterkeste, mest pålitelige og ikke-avtakbare tilkoblingsmetoden, egnet for alvorlige bruksforhold med stor boring, høy temperatur, høyt trykk og ingen lekkasje.
