Hva er den grunnleggende strukturen og arbeidsprinsippet for sommerfuglventil?

Sommerfuglventilerer viktige komponenter i forskjellige industrielle applikasjoner, og gir effektiv flytkontroll i rørsystemer. Deres enkle design, pålitelighet og kostnadseffektivitet gjør dem til et populært valg for å regulere væsker og gasser. Nedenfor bryter vi ned strukturen, arbeidsprinsippet og nøkkelspesifikasjonene til sommerfuglventiler for å hjelpe deg med å forstå deres funksjonalitet og fordeler.

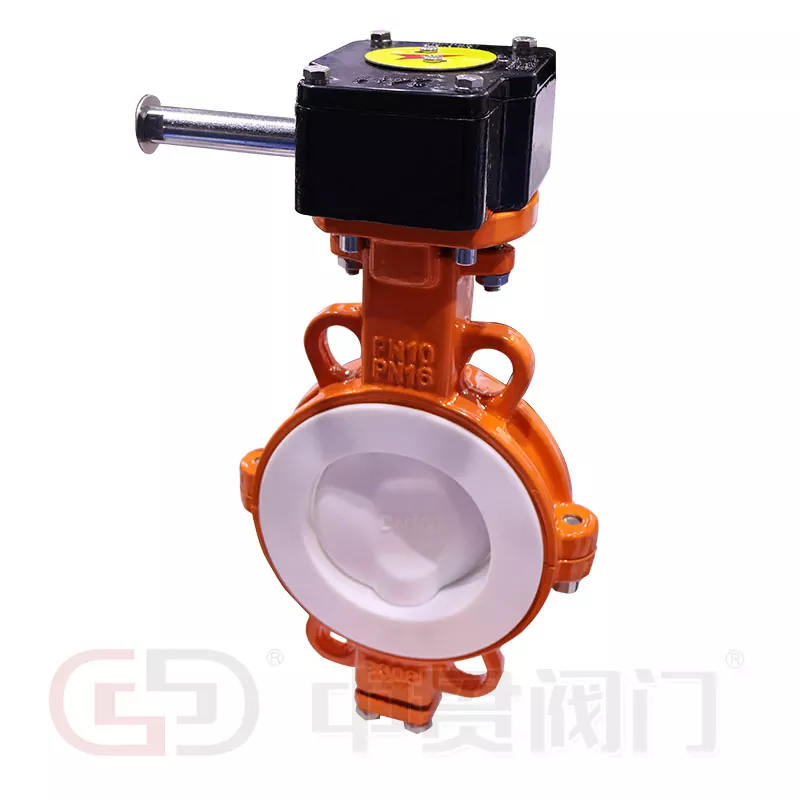

Grunnstruktur for en sommerfuglventil

En sommerfuglventil består av flere grunnleggende deler:

• Kropp: Vanligvis laget av materialer som støpejern, rustfritt stål eller PVC, huser kroppen de indre komponentene.

• Plate: En sirkulær skive montert på en roterende aksel, som styrer strømmen ved å svinge i ventillegemet.

• Stilk: Kobler platen til aktuatoren og muliggjør rotasjon.

• Sete: Gir en tett tetning mellom platen og kroppen når ventilen er lukket. Vanlige materialer inkluderer EPDM, Viton eller PTFE.

• Aktuator: Betjener ventilen manuelt, elektrisk eller pneumatisk for å rotere platen.

Arbeidsprinsipp

Operasjonen av en sommerfuglventil er enkel. Når aktuatoren roterer stilken, beveger platen seg enten parallell eller vinkelrett på strømmen. I åpen stilling stemmer platen seg med strømmen, og tillater minimalt trykkfall. Når den er lukket, roterer platen 90 grader for å blokkere strømmen fullstendig. Kvart sving-operasjonen sikrer rask avstengning eller regulering, noe som gjør sommerfuglventiler ideelle for applikasjoner som krever rask respons.

Nøkkelproduktparametere

Sommerfuglventiler er tilgjengelige i forskjellige størrelser, trykkvurderinger og materialer som passer forskjellige krav. Nedenfor er en detaljert oversikt over standardspesifikasjoner:

Tabell 1: StandardSommerfuglventilSpesifikasjoner

Liste over vanlige applikasjoner:

• Vann- og avløpsrenseanlegg

• Kjemiske og petrokjemiske næringer

• HVAC og brannsikringssystemer

• Mat- og drikkebehandling

• Farmasøytiske og sanitære applikasjoner

Fordeler ved å bruke en sommerfuglventil

Sommerfuglventiler tilbyr flere fordeler, inkludert kompakt design, lettkonstruksjon og krav med lite vedlikehold. Deres evne til å håndtere store strømningskapasiteter med minimalt trykkfall gjør dem overlegen i forhold til mange alternative ventiltyper. I tillegg lar allsidigheten til en sommerfuglventil den fungere bra i både gass- og av/på -applikasjoner.

Når du velger en sommerfuglventil, bør du vurdere faktorer som væskekompatibilitet, rangering av trykk-temperatur og aktiveringsmetode for å sikre optimal ytelse. Med sin robuste konstruksjon og effektiv drift, er sommerfuglventiler fortsatt et topp valg for ingeniører og bransjefagfolk over hele verden.

Hvis du er veldig interessert iZhejiang Zhongguan Ventilproduksjonprodukter eller ha spørsmål, kan du gjerneKontakt oss！
