Portventilerer mye brukte strømningskontrollkomponenter i industrielle rørledningssystemer hvor pålitelig avstengning, minimalt trykktap og lang levetid er nødvendig. Denne artikkelen forklarer hvordan portventiler fungerer, hvordan deres strukturelle design påvirker ytelsen, og hvordan tekniske parametere påvirker valgbeslutninger. Den tar også opp vanlige spørsmål reist av ingeniører og innkjøpsfagfolk, og gir en strukturert, praktisk referanse tilpasset den virkelige industrielle bruken og søkeatferden.
En portventil er en lineær bevegelsesventil designet primært for på/av-tjeneste i stedet for strømningsregulering. Kjernemekanismen består av en flat eller kileformet port som beveger seg vertikalt mellom to ventilseter. Når den er helt åpen, trekkes porten helt tilbake fra strømningsbanen, slik at væske kan passere gjennom med minimal motstand. Når den er lukket, går porten ned for å danne en tett forsegling mot setene, og effektivt stopper strømmen.
Dette designprinsippet gjør sluseventiler spesielt egnet for applikasjoner som krever full gjennomstrømning og sjelden drift. I motsetning til strupeventiler, minimerer portventiler turbulens og erosjon når de er helt åpne, noe som bidrar til lengre systemlevetid og lavere energitap.

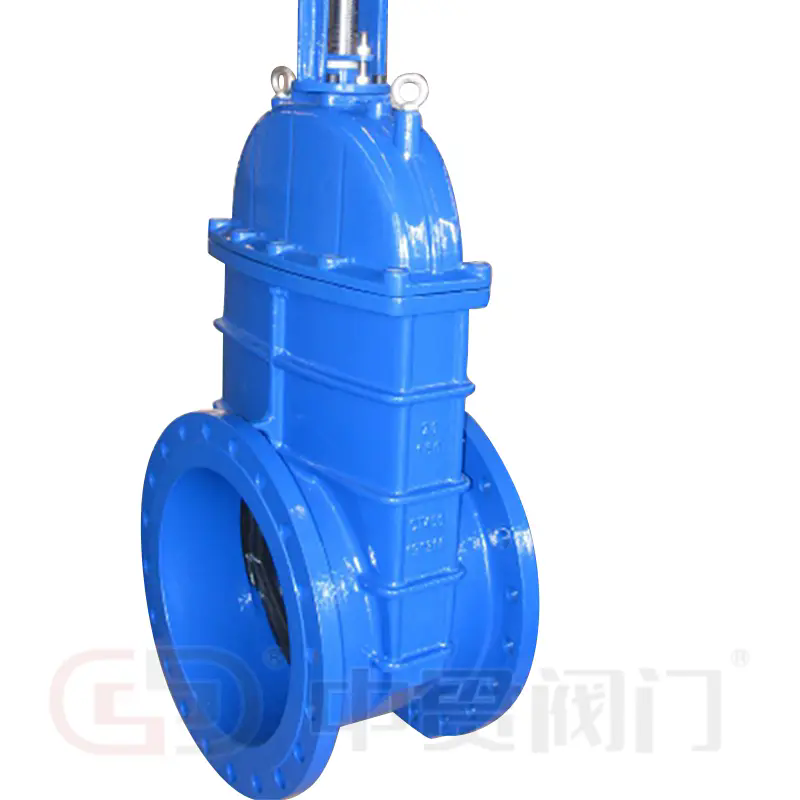

Fra et strukturelt perspektiv inkluderer vanlige portventilkonfigurasjoner stigende spindel og ikke-stigende spindeldesign. Stigende spindelventiler gir visuell bekreftelse av ventilposisjon, mens ikke-stigende spindeldesign er å foretrekke i installasjoner med begrenset vertikal klaring. Innvendig kan portventiler bruke solide kiler, fleksible kiler eller parallelle skyveporter, hver valgt basert på trykk, temperatur og medieegenskaper.
Forståelse av tekniske parametere er essensielt for å evaluere egnethet for portventiler i et gitt system. Disse parameterne påvirker tetningspålitelighet, driftssikkerhet og langsiktig holdbarhet direkte.
| Parameter | Beskrivelse | Industriell betydning |
|---|---|---|
| Nominell diameter (DN) | Innvendig passasjestørrelse på ventilen | Sikrer kompatibilitet med rørledningsdimensjoner og strømningskrav |
| Trykkvurdering (PN/klasse) | Maksimalt tillatt arbeidstrykk | Bestemmer sikker drift under systemtrykkforhold |
| Kroppsmateriale | Vanligvis støpejern, karbonstål, rustfritt stål, legert stål | Definerer korrosjonsmotstand, styrke og temperaturtoleranse |
| Setemateriale | Metall-til-metall eller myk-sittende design | Påvirker tetningsytelse og slitestyrke |
| Driftstemperatur | Minimum og maksimum tillatte temperaturer | Sikrer ventilintegritet i høytemperatur- eller kryogensystemer |
| Avslutt tilkobling | Flens, gjenget, sveiset | Påvirker installasjonsmetode og vedlikeholdstilgjengelighet |
Nøyaktig justering av disse parameterne med systemdesignforholdene reduserer risikoen for feil og optimerer livssykluskostnadene. I miljøer med høyt trykk eller høy temperatur blir materialvalg og setedesign spesielt kritisk.
Slukeventiler brukes i et bredt spekter av bransjer på grunn av deres enkle struktur og pålitelige avstengningsevne. I vannbehandling og kommunale forsyningssystemer er det vanligvis installert portventiler i hovedfordelingsledninger der det kreves full strømningskapasitet og lavt trykktap.
I olje- og gassektoren brukes portventiler i oppstrøms-, midtstrøms- og nedstrømsoperasjoner. Deres evne til å håndtere høye trykk og temperaturer gjør dem egnet for råoljerørledninger, raffineringsenheter og lagringsanlegg. Industrielle standarder som API og ASME styrer ofte deres design og testing i disse miljøene.
Kraftproduksjonsanlegg er avhengige av portventiler i kjelematevannsystemer, dampledninger og kjølekretser. Her foretrekkes metallsittende gateventiler på grunn av deres evne til å motstå termisk sykling og slipende medier. Kjemiske prosessanlegg bruker også gateventiler der kjemisk kompatibilitet og tett avstengning er nødvendig.
På tvers av disse bransjene er det konsekvente kravet pålitelig isolasjon i stedet for strømningsmodulering, noe som forsterker viktigheten av korrekt ventilplassering og driftspraksis.
Å velge en portventil begynner med en klar forståelse av driftsforholdene, inkludert trykk, temperatur, medietype og aktiveringsfrekvens. Overspesifikasjon øker kostnadene uten ekstra fordel, mens underspesifikasjon introduserer operasjonell risiko.
Vedlikeholdspraksis fokuserer på periodisk inspeksjon av spindelgjenger, pakningsintegritet og setets tilstand. Fordi portventiler ikke er konstruert for struping, bør delvis åpning under service unngås for å forhindre vibrasjon og skade på setet.
Ytelsesevaluering inkluderer ofte hydrostatisk testing, setelekkasjetesting og dimensjonal inspeksjon under igangkjøring. I løpet av levetiden gir overvåking av momentkrav og tetningsytelse tidlig indikasjon på slitasje eller feiljustering.
Spørsmål: Hvordan skiller en sluseventil seg fra en kuleventil i strømningskontroll?
A: En sluseventil bruker lineær bevegelse for å heve eller senke en gate, og gir full gjennomstrømning når den er åpen og minimalt trykktap. En kuleventil bruker rotasjonsbevegelse og er bedre egnet for rask drift, men kan introdusere høyere strømningsmotstand avhengig av design.
Spørsmål: Hvordan bør en portventil installeres for å sikre langsiktig pålitelighet?
A: Slukeventiler bør installeres helt åpne eller helt lukkede under drift av systemet, på linje med rørledningens senterlinjer og støttes for å unngå ytre belastninger. Riktig orientering av stammen og overholdelse av dreiemomentspesifikasjoner er avgjørende.
Spørsmål: Hvor ofte bør portventiler vedlikeholdes i industrielle systemer?
A: Vedlikeholdsfrekvensen avhenger av driftsforholdene, men periodisk inspeksjon anbefales, spesielt i høye temperaturer eller korrosive miljøer. Rutinesykling hjelper til med å forhindre at stammen beslaglegges og nedbrytning av pakningen.
Slukeventiler forblir en grunnleggende komponent i industriell væskekontroll på grunn av deres strukturelle enkelhet, fullstrømsevne og pålitelige avstengningsytelse. Når tekniske parametere, applikasjonsforhold og vedlikeholdspraksis er riktig innrettet, leverer portventiler lang levetid og forutsigbar drift.
Etter hvert som produksjonsstandarder utvikler seg og materialteknologier går videre, fortsetter portventiler å tilpasse seg stadig mer krevende driftsmiljøer.Zhongguan ventilfokuserer på å levere portventilløsninger konstruert for å møte internasjonale standarder og samtidig imøtekomme praktiske industrikrav.
For ytterligere tekniske detaljer, applikasjonsveiledning eller prosjektspesifikk støtte,kontakt ossfor å diskutere hvordan Zhongguan Valve-produkter kan integreres i rørledningssystemet ditt med tillit og effektivitet.
