Som en type væskekontrollventil består sommerfuglventilen hovedsakelig av en komponent - ventilplaten. Valget av denne komponenten kan påvirke den operasjonelle effektiviteten og levetiden til væskesystemet betydelig.
I. Ventilplatestrukturtyper og egenskaper

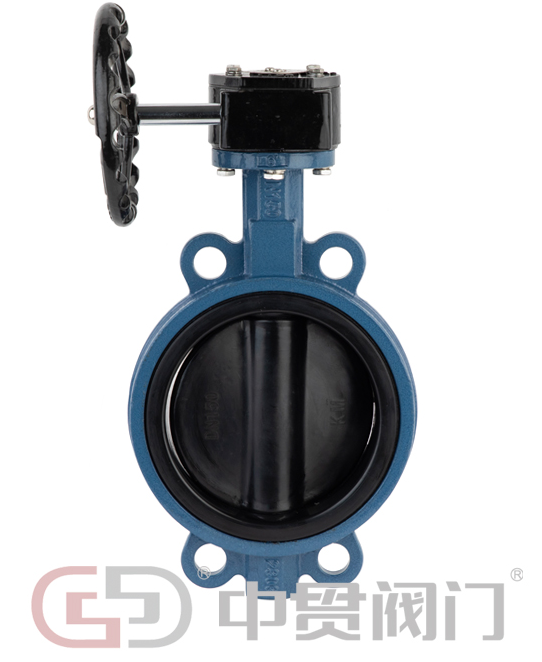

Konsentrisk ventilplate (midtlinje sommerfuglventil)
Denne typen har et design der midten av ventilplaten er på linje med aksenes akse. Det har fordelene med enkel struktur og lave kostnader. Det er egnet for lavtrykksforhold under PN10 og finnes ofte i vannforsyningssystemer og luftkondisjoneringssirkulasjonsvannsystemer. Fordelen ligger i enkelt vedlikehold, men tetningsytelsen er relativt begrenset.
Enkelt eksentrisk ventilplate
Ved å designe ventilstamsenteret for å avvike litt fra midten av ventilplaten, reduseres friksjonsmotstanden under åpnings- og lukkeprosessen effektivt. Denne strukturen fungerer usedvanlig godt under mellomstore og lavt trykk (PN16-PN25), og er spesielt egnet for avløpsbehandling og generell kjemisk flytende transport.
Dobbel eksentrisk ventilplate
Den vedtar en dobbel forskyvningsdesign for ventilstammen og ventilplaten, optimaliserer tetningskontaktvinkelen og forlenger levetiden betydelig. I middels og høyt trykk arbeidsforhold som spenner fra PN25 til PN40, er det spesielt egnet for rørledningssystemer i petroleum og kjemisk industri som krever hyppig åpning og lukking.
Tre eksentriske ventilplate
På grunn av den tredobbelte eksentriske utformingen av ventilstammen, ventilplaten og ventilsetet, har metall harde tetning oppnådd en teknologisk endring når det gjelder friksjonsytelse. Deav høy kvalitetStruktur kan tåle temperaturer opp til 600 ℃ og trykk over PN64, noe som gjør det til hovedvalgsproduktet for damprørledninger og olje/gasstransportsystemer.
Ii. Analyse av ventilplate materialegenskaper
Metal Material Series
Støpejernsventilplate: Inkluderer HT200/HT250 Grå støpejern og QT450 Duktilt støpejern. Det har ytelse med høy kostnad og begrenset korrosjonsmotstand. Det brukes hovedsakelig i vannsystemer med lavt trykk og ikke-etsende gasstransport.
Karbonstålventilplater: Med en styrke overlegen den for støpejern, tåler WCB (A216) og LCB (lavtemperatur karbonstål) trykk opp til PN40. Imidlertid må de brukes i forbindelse med antikorrosjonsbelegg. De finnes ofte i middels og lavt trykk petroleum og damprørledninger.
Utvalg av ventilplater i rustfritt stål
304 Rustfritt stål: Generell formål Type for mat- og farmasøytiske industrier
316 Rustfritt stål: Anti-Sea vannkorrosjonsmodell (inneholder molybden)
Dobbeltfasestål: Styrke dobler, korrosjonsmotstand er enda sterkere.
SuperRustfritt stål: I stand til å motstå alle sterke syrer
Spesielle materialer
Hastelloy -legering: Den tøffe fyren mot sterke syrer
Nikkelbasert legering: Resistent mot temperaturer opp til 1000 ℃
Plastfor / gummifor: motstandsdyktig mot høye temperaturer, men korrosjonsbestandig
Keramisk belegg: Den tøffe lille mesteren
Iii. Tre elementer for modellUtvalg
Visningsmedium:
Korrosjonsbestandig materiale: 316/ duplex stål
Belagt med slipemessige resistente partikler
Myke tetninger for rene væsker
Sjekk driftsforholdene:
Normal temperatur (≤ 80 ℃): gummitetting
Medium temperatur (80 - 400 ℃): Metallforsegling
Høy temperatur (≥ 400 ℃): Spesielle legeringer
Høytrykk tre-skjev eksentrisk struktur
Se bransjen:
Mat og medisin: 316L + PTFE
Petrochemicals: API Standard Tri-end eksentrisitet
IV. Klassiske matchende alternativer
Tappvann: støpejern/rustfritt stål + gummi
Saltsyre -rørledning: Hastelloy -legering
Konsentrert svovelsyre: Må være foret med PTFE
Matforedling: speilpolert rustfritt stål
Kullslurry Transportation: Keramisk belegg
V. Vanlige spørsmål
Sjøvannet kan ikke behandles med 316 dupleksstål. Mer er nødvendig.
Konsentrert svovelsyre skal foret med plast; Rustfritt stål vil bli dårligere.
Høy slitasje motstand bruker wolframkarbid, med en levetid som er 5 ganger lengre.
Installer et filter hvis det er urenheter.
Vi. Vedlikeholdspunkter
Inspiser regelmessig for slitasje
Regelmessige inspeksjoner av kritiske områder gjennomføres hvert 2. til 3. år.
Det antydes at det opprettes en vedlikeholdsfil.
Høytemperaturventilen må forvarmes.
Vii. Fremtidige trender
Mer holdbare nye materialer
Med intelligent overvåkningsfunksjon
Mer miljøvennlig design
Personlig tilpasningstjeneste
Valgforslag:
Gi spesifikke driftsforholdsparametere. Profesjonelle ingeniører vil anbefale den beste løsningen. For viktige prosjekter anbefales det først å gjennomføre tester.
